[モデル] タブ > [選択] パネルには、以下のオプションが表示されます。
タイプ
- 全て選択 － 全モデル内の全エンティティを選択します。
- ワイヤーフレーム選択 － モデル内の全ワイヤーフレームエンティティを選択します。
- サーフェス選択 － モデル内の全サーフェスエンティティを選択します。
- 色で選択 － 色でモデルコンポーネントを選択します。これにより、選択 ダイアログが表示されます。
- 全て選択解除 － 全モデル内の全アイテムを選択解除します。
- 重複コンポーネント選択 － 重複コンポーネントを選択します。このオプションの選択後に、[モデル] タブ > [編集] パネル > [選択削除] をクリックすると、モデルからすべての重複が削除されます。
- 重複コンポーネント選択解除 － 選択中の重複コンポーネントを選択解除します。コンポーネントの選択後に、コンポーネントの重複が疑われる場合、重複コンポーネント選択解除 オプションの使用により、確実に重複のない選択が可能になります。このオプションでは、重複は削除されませんが、選択からは除外されます。これにより、スウォーフ加工などで問題のないツールパスを作成することができます。
- 可視反転コンポーネント選択 － 現行ビュー方向で、反転コンポーネントを選択します。

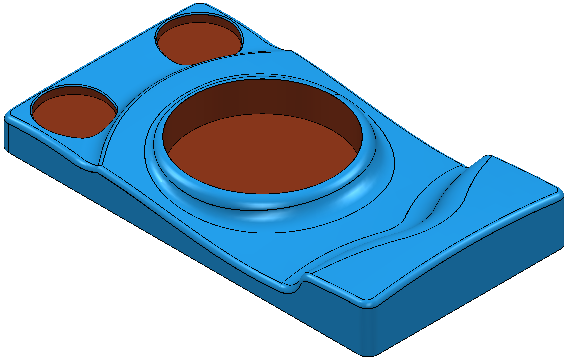

反転コンポーネント未選択

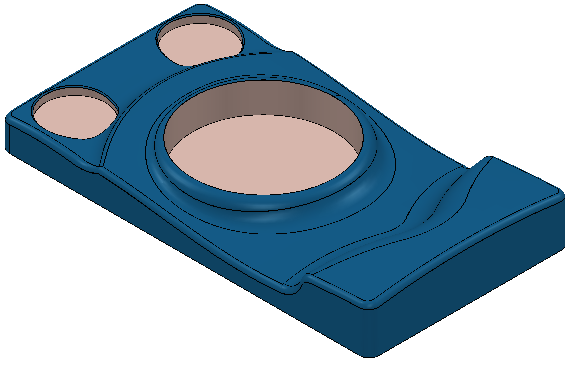

反転コンポーネント選択
このオプションと モデル コンテキストメニューの 選択反転 オプションを併用し、不適切な方向の全サーフェスを反転することができます。 選択の質は、モデルの質により異なります。内側を表示するサーフェスにギャップが存在する場合、このオプションの使用により、当該サーフェスも選択されます。
- アンダーカット コンポーネント選択 － アンダーカットのサーフェスを選択します。
- 凹半径選択－ 凹半径選択 ダイアログを表示します。
