スパイラルダイアログ

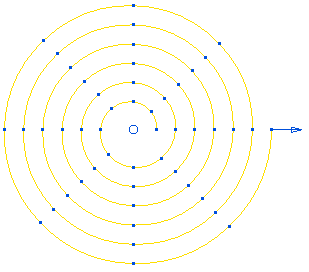

スパイラル ダイアログを使用し、スパイラルを作成します。

スパイラル ダイアログの使用方法

1. [カーブ編集] タブ > [作成] パネル > [カーブ] > [スパイラル] をクリックします。これにより、カーソルにスパイラルが付随します。



2. グラフィック ウィンドウ をクリックし、スパイラルの中心を配置します。

このダイアログには、以下のオプションが表示されます。

• 開始半径 － 値を入力、または、グラフィックウィンドウで選択し、スパイラルの始点の半径を入力します。

  開始半径 － 0



  開始半径 － 10



• 終了半径 － 値を入力、または、グラフィックウィンドウで選択し、スパイラルの終点の半径を入力します。



• 回転 － スパイラルの回転数を入力します。

  回転数 － 3



  回転数 － 6



• 各回転のポイント － 各回転のポイント数を入力します。
• 方向反転 － 反時計回りから時計回りに、スパイラルを変更します。

  方向反転 の選択前:



  変換後



詳細については、「スパイラルの作成例」を参照してください。
