カーブ

カーブメニューからオプションを選択し、ベジェカーブ、コンポジットカーブ、楕円、スパイラル、螺旋、平坦断面、スパン輪郭を作成します。

• ベジェカーブ作成 － ベジェカーブを作成します。カーブは座標入力、または、インタラクティブに定義されます。

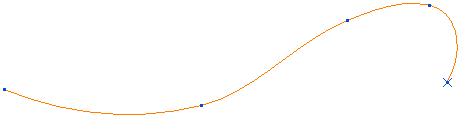

  これにより、ユーザー指定のポイントが連結され、カーブが作成されます。



  ベジェ カーブは、パラメトリック 3 次カーブです。ポイント間のカーブの部分は、スパンです。各スパンは、始点と終点、開始接線と終了接線、開始強度と終了強度によって定義されます。作成時には、スパンの間に接線の連続性があります。

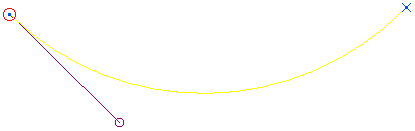

  カーブを選択してからカーブ上のポイントを選択すると、ポイント、接線、強度が表示されます。



  カーブを編集することで、次のことができます。

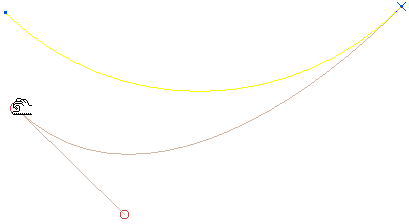

  始点/終点の移動:



  接線方向の変更:

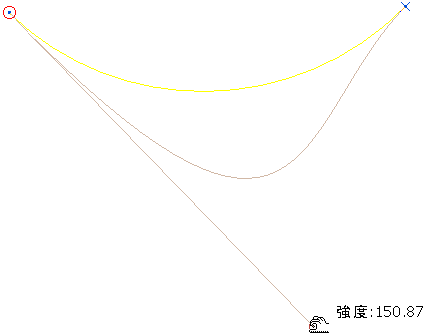

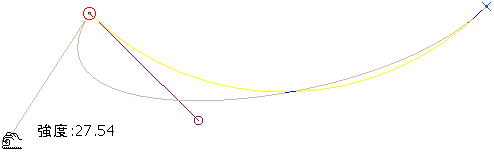

  接線強度の変更:



  詳細については、「ベジェ カーブの作成例」と ベジェ カーブの編集方法 を参照してください。

• コンポジットカーブ作成 － コンポジットカーブ作成 ツールバーを表示します。このツールバーを使用し、既存のカーブ、および、サーフェスからコンポジットカーブの作成が可能です。
• 楕円 － 中心、長軸長さ、短軸長さを指定し、楕円を作成します。
• スパイラル － 開始半径、終了半径、回転数を指定し、スパイラルを作成します。
• 螺旋 － 高さ、ピッチ、回転、半径を指定し、スパイラルを作成します。
• 平坦断面 － 平坦断面からカーブを作成します。
• スパン輪郭 － 回転面から輪郭カーブを作成します。
