スパイラルの作成例

この例では、カーブ編集 タブを使用したスパイラルの作成方法を説明します。

1. [カーブ編集] タブ > [作成] パネル > [カーブ] > [スパイラル] をクリックします。これにより、カーソルにスパイラルが付随します。



2. 画面でクリック、または、ステータス バーの に座標を入力してスパイラルの中心を指定し、スパイラル ダイアログを表示します。

   PowerMill がスパイラルを描きます。



   スパイラルは黄色で表示され、以下のアイテムも表示されます。

   • グラフィックウィンドウで 終了半径 を編集するための青色のハンドル
   • 各回転のポイント数、および、ロケーションを示すための青色のポイント
   • 中心の青色の円 － スパイラルロケーションの編集に使用
3. 以下のように、適切な値を入力します。
   1. 開始半径 － 0
   2. 終了半径 － 60
   3. 回転数 － 3
   4. 各回転のポイント － 8
   5. [OK]をクリックします。



   OK をクリックし、編集不可のスプラインカーブを作成します。

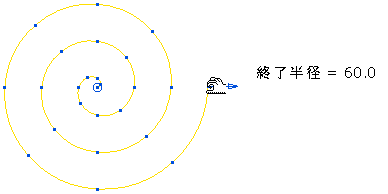

グラフィックウィンドウで、スパイラルを作成することもできます。例えば、終了半径ハンドルを選択すると、カーソルが に変化します。新規ポジションにドラッグし、終了半径を変更します。

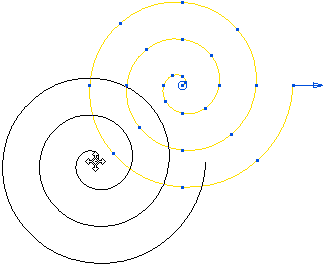

ハンドル中心を選択して新規ポジションにドラッグし、スパイラルを移動します。
