サーフェス仕上げ加工 ページは、投影が実行されないことを除いて サーフェス投影仕上げ加工 ページに類似しています。サーフェス仕上げ加工 では選択サーフェスのみが加工され、その他のサーフェスの加工は試行されません。
サーフェスサイド － 外側、または、内側 の加工を選択します。

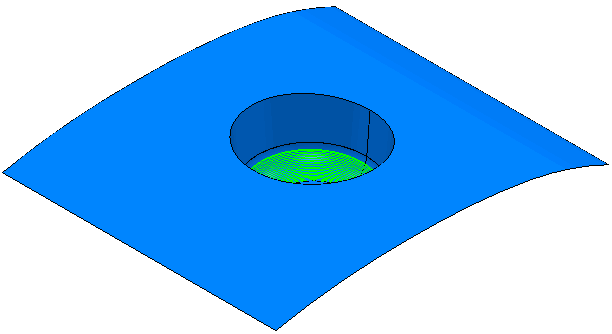

サーフェス サイド が 外側

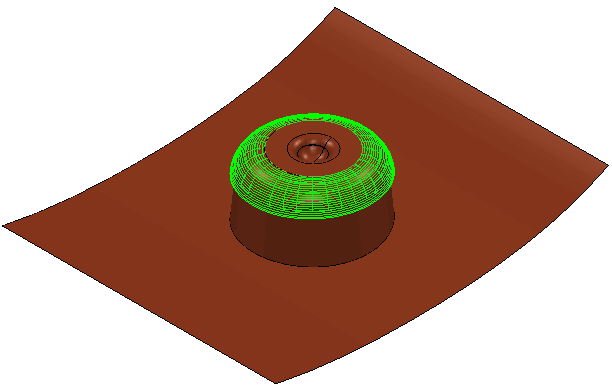

サーフェス サイド が 内側
サーフェス単位 － ステップオーバー、および、リミットの指定に使用する単位を選択します。
- 距離 － 物理的距離でステップオーバーおよびリミットを決定します。最初と最後のパスはサーフェスのエッジ上にあります。中間のパスは指定された ステップオーバー 以下の距離にあります。
- パラメーター － サーフェスのパラメーター化でステップオーバーおよびリミットを決定します。
- 平均化 － サーフェスの平均化された値([0,1] の範囲内)でステップオーバーおよびリミットを決定します。たとえば、最小の U が 1、最大の U が 5 の場合、次のようになります。
|
パラメーター値 |
平均化された値 |
|---|---|
|
1 |
0 |
|
2 |
0.25 |
|
3 |
0.5 |
|
4 |
0.75 |
|
5 |
1 |
ガウジなしトレランス － サーフェスに垂直な最大距離を入力します。これにより、ツールパスは安全ポジションに移動することができます。この値よりも大きなガウジが検出されると、工具はガウジを回避するために軸方向にリフトされます。
トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。
残し代 － パーツに残す素材量を入力します。 残し代
ボタンをクリックして、残し代 ボックスを 径方向残し代
軸方向残し代
に分割します。これらを使用して、径方向残し代 および 軸方向残し代 に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。
径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。
軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。
コンポーネント残し代 － コンポーネント残し代 ダイアログを表示します。ここでは異なるサーフェスの残し代を指定できます。
ステップオーバー － 連続加工パス間の距離を入力します。
工具からステップオーバー コピー － アクティブ工具の加工データから、径方向切込みを読込みます。径方向切込みは、工具軸に垂直に測定されます。
編集済み － 入力値を表示します。 この値を自動計算値に変更するには、 をクリックします。
ステップオーバー － 連続加工パス間の距離を入力します。
ステップオーバー 値を入力すると、
が に変化します。
カスプ高さ － 最大カスプ高さを入力します。この値により、ステップオバーが指定されます。 PowerMill は 45
傾斜した平面の加工時に、現行工具を使用して加工トレランスのカスプ高さを指定するために、ステップオーバー値を計算します。これは、指定トレランスでカスプ高さが最大になる場合を示しています。
Z 方向削り込み量
ステップオーバー
カスプ高さ
詳細については、ステップオーバーとカスプ高さ間のリンク を参照してください。
