カーブ投影仕上げ加工 ページでは、モデル上に筒状パターンを投影し、加工を行います。この筒の中心がパターンの焦点になります。このストラテジーは、パターンが線ではなくカーブであるという点を除き、線投影仕上げ加工 ストラテジーに類似しています。
パターン － ツールパスの作成に使用するパターンを指定します。
パターン作成 － 新規の空のパターンを作成します。
パターン選択 － リストからパターンを選択します。 パターンが非表示、または、
の選択時には、パターンは未選択です。リストには使用可能な全パターンが表示されます。
パターン選択 － パターン選択 リストの名前で選択するのではなく、グラフィック ウィンドウでパターンを選択します。
をクリックすると、エンティティ選択 タブが表示されます。 グラフィックウィンドウでパターンを選択し、エンティティ選択 タブを閉じます。これにより、パターン選択 項目にパターンが表示されます。
パターンに追加するジオメトリ選択 － パターンに選択カーブをコピーします。 この機能により、サーフェスモデルからカーブジオメトリを速やかに抽出し、アクティブパターン / バウンダリーにコピーすることができます。詳細については、カーブ選択の例 を参照してください。
スタイル － スタイルを選択し、パターンの形状を定義します。

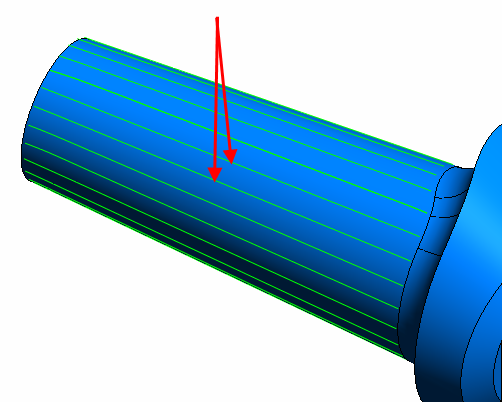

- 線状 － ライン パターンを生成します。

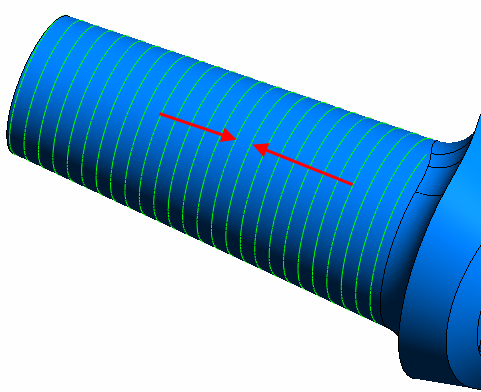

- 円状 は、等高線仕上げ加工 と同じ方法で、連続する Z 高さで円状パターンを生成します。

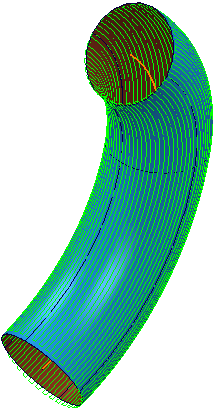

- スパイラル － スパイラル パターンを作成します。
方向 － 方向を選択し、加工対象領域を指定します。
- 内向き － コアを加工します。外部 (表示) サーフェスでツールパスを生成します。通常、軸はパーツの内側にあります。

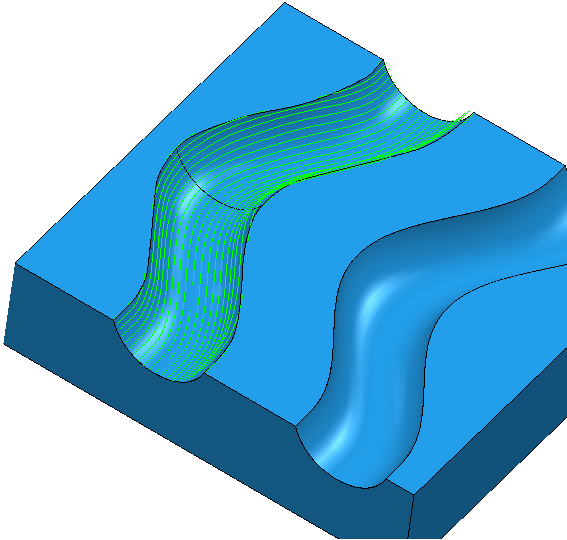

- 外向き － 内部フィレット、孔、またはキャビティを加工します。通常、軸はパーツの外側にあります。
トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。
残し代 － パーツに残す素材量を入力します。 残し代
ボタンをクリックして、残し代 ボックスを 径方向残し代
軸方向残し代
に分割します。これらを使用して、径方向残し代 および 軸方向残し代 に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。
径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。
軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。
コンポーネント残し代 － コンポーネント残し代 ダイアログを表示します。ここでは異なるサーフェスの残し代を指定できます。
ステップオーバー － 連続加工パス間の距離を入力します。
角度ステップオーバー － 連続パス間の角度を入力します。

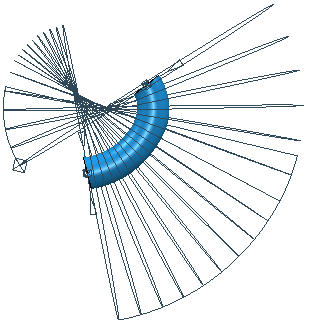

プレビュー － 投影形状上に、ツールパスのクイックプレビューを作成します。
表示 － プレビューパターンを表示します。
