ブロック － 素材の形状、サイズ、方向を指定します。
このページには、[ホーム] タブからアクセス可能な ブロック ダイアログと同一のオプションが表示されます。
セットアップ ストックを使用 — ツールパスがセットアップに関連付けられている場合、素材はそのセットアップのストック定義で指定されます。
— [セットアップ] ダイアログの [ストック] ページを表示します。このページを使用して、セットアップのストック定義を編集します。
定義方法 － オプションを選択し、ブロックの定義方法を指定します。多様なブロックの定義方法を利用することができます。

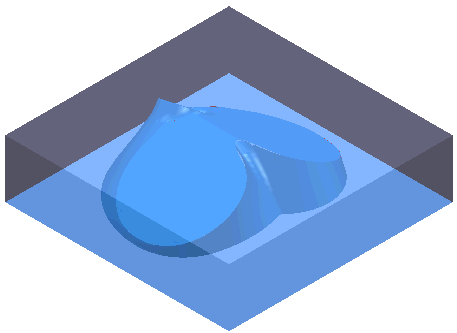

最大 / 最小寸法 － XYZ ポイントの最小値、および、最大値で定義可能な長方形ブロック素材を使用します。
- 最大 / 最小寸法 を選択します。
- サイズの変更が必要な場合、XYZ 値を編集します。
- 計算 をクリックします。
計算 をクリックする前に 拡張 に 15 と入力すると、PowerMill はモデルを囲むように、最小ブロックサイズからブロックを 15mm オフセットします。
ピクチャ － 円筒バー、または、予め描かれた鉄塊などの 2D 輪郭で定義可能な、引出し素材を使用します。輪郭は、DUCT ピクチャ（.pic）ファイルとして保存される必要があります。2D ピクチャは、閉鎖輪郭で形成される必要があります。また、自己交差、および、他のいかなる輪郭とも交差することはできません。
- ピクチャ を選択します。
- 読込み
をクリックします。これにより、ピクチャからブロックを開く ダイアログが表示されます。このダイアログを使用し、既存のピクチャファイルを開きます。
- 計算 をクリックし、突出高さを定義します。
- 突出高さを編集する場合、最小 Z、最大 Z、長さ Z 値を入力します。
トライアングルメッシュ － 鋳造ブロックなど、3D トライアングルメッシュモデルで定義可能な複雑な形状の素材の使用時に選択します。
- トライアングルメッシュ を選択します。
- 読込み をクリックします。
これにより、トライアングルメッシュからブロックを開く ダイアログが表示されます。このダイアログを使用し、既存のトライアングルメッシュファイルを開きます。
バウンダリー － 引出し 2D 輪郭で定義された特定領域を加工します。
- バウンダリー タブを使用して バウンダリー を定義します。
- ブロック ダイアログで 最小 Z、最大 Z、および 長さ Z を指定するか、または 計算 ボタンをクリックすることにより、押し出し長さを入力します。
円筒 － 円筒素材を使用します。円筒の軸は、Z 軸沿いになります。
円筒扇形 － 円筒素材を使用し、その円筒の一部を加工します。
スパンパターン － スパンパターンで定義されるパーツを加工します。
スパンパターン扇形 － スパンパターンで定義されるパーツの一部を加工します。
ファイルからブロックを読込み － ピクチャからブロックファイルを開く、または、トライアングルメッシュからブロックを開く ダイアログを表示します。 これらのダイアログを使用し、既存のピクチャ、または、トライアングルメッシュファイルを開くことができます。 このボタンは、定義方法 リストから トライアングルメッシュ、または、ピクチャ オプションを選択した場合にのみクリックできます。
ブロック保存 － ブロックを保存します。 これにより、ブロックエクスポート ダイアログが表示されます。ブロックは、*.dmt、または、*.stl ファイルとして保存することができます。
ブロック削除 － ブロックを削除します。
全リミットロック － ロック解除されているすべてのパラメーターをロックします。
全リミットロック解除 － ロックされているすべてのパラメーターをロック解除します。
座標系 － オプションを選択し、ブロックを作業平面でロックします。
- アクティブ作業平面 － アクティブ作業平面の座標でブロックの座標をロックします。アクティブ作業平面を変更すると、ブロックのサイズは変更されませんが、方向は新しい作業平面を反映するように移動します。
- グローバル座標 － グローバル座標系を使用してブロックの座標を定義します。その後、ブロックの座標はグローバル座標系にロックされます。アクティブ作業平面を変更すると、ブロックはグローバル座標にロックされたままで、サイズと方向は変更されません。
- 指定作業平面 － 指定作業平面の座標を使用してブロックの座標を定義します。アクティブ作業平面を変更すると、ブロックは指定作業平面にロックされたままで、サイズと方向は変更されません。
- 指定作業平面を選択するには、作業平面 リストをクリックして作業平面を選択します。
ブロックが指定作業平面にロックされている場合、作業平面を移動することでブロックを移動することができます。
このオプションは、座標系 リストから 指定作業平面 オプションを選択した場合にのみ有効になります。
リミット － ブロックの範囲を入力します。最小、および、最大 XYZ 値で、長方形ブロックが定義される素材の使用時に、このオプションを選択します。XYZ 値を入力、または、計算 をクリックし、自動で計算することもできます。拡張項目に 15 と入力すると、モデルを囲むように最小ブロックサイズから 15mm オフセットします。 XYZ 値は、ブロックの座標系に相対します。
特定の XYZ 最大、最小、長さ リミットをロックし、モデルリミットの調整中に値が変更されてしまうのを防ぐことができます。
ロック解除 － 値の変更が可能です。
ロック － 値の変更はできません。 そのため、特定の値、または、拡張値の入力により、リミットの再計算を試行しても、ロックされた値は変更されません。
- ボタンをクリックし、ロック と ロック解除 を切り替えます。
－ ポジション ダイアログを表示します。このダイアログに座標を入力し、グラフィックウィンドウからアイテムを検出することができます。
円筒リミット － ブロックの範囲を入力します。
- 計算 ボタンは、タイプ 項目で選択されたエンティティがフィットするブロックのリミットを自動計算します。
- 中心 X － 円筒を定義する円の中心の X 座標を入力します。
- 中心 Y － 円筒を定義する円の中心の Y 座標を入力します。
- 直径 － 円筒を定義する円の直径を入力します。
- 内径 － 内径を入力し、中空円筒ブロックを作成します。
- 最小 － ブロック開始の Z 座標を入力、または、計算 ボタンのクリックにより自動的に計算します。
- 最大 － ブロック終了の Z 座標を入力、または、計算 ボタンのクリックにより自動的に計算します。
- 長さ － Z 軸のブロックの長さを入力、または、計算 ボタンのクリックにより自動的に計算します。
- ロック解除 － 値の変更が可能です。
- ロック － 値の変更はできません。 そのため、特定の値、または、拡張 値の入力により、リミット の再計算を試行しても、ロックされた 値は変更されません。ボタンをクリックし、ロック と ロック解除 を切り替えます。
扇形リミット － ブロックの角度範囲を入力します。
- アジマス開始 － 値を入力し、アジマス角度範囲の開始位置を指定します。
- アジマス終了 － 値を入力し、アジマス角度範囲の終了位置を指定します。
- 範囲 － 値を入力し、アジマス角度範囲のサイズを指定します。
リミットの概算 － ブロックの範囲を自動計算します。
- トレランス － .dgk サーフェスファイルからブロックを作成する際に使用するトレランスを入力します。
- 小さいトレランスでは非常に正確な結果が生成されますが、処理に時間がかかります。大きいトレランスではあまり正確ではない結果が生成されますが、処理は迅速です。
- 拡張 － 最小ブロックサイズからブロックへのオフセットを入力します。サーフェスファイルで作業中の場合、トレランス の指定も必要になります。
- タイプ － リミット値の計算に使用するエンティティを定義します。
- 参照サーフェスを含める － ブロックのリミットの概算中に参照サーフェスを含めます。これは、参照サーフェスがモデルよりも大きなサーフェス投影ツールパスの作成時に有用です。
- 計算 － タイプ 項目で選択したエンティティが納まる大きさのブロックのリミットを計算します。
表示 － グラフィックウィンドウにブロックを表示します。
透明度 － スライダーを移動し、ブロックの透明度を制御します。スライダーを左に移動して透明度を削減し、スライダーを右に移動して透明度を増加します。
スライダーの位置:
- ワイヤーフレームとしてブロックを表示する場合は、左端。
- 不透明ブロックを表示する場合は、右端。
- ブロックを半透明にシェーディングする場合は、中央(スライダーを右方に移動すると透明度が小さくなります)。
