工具軸 ダイアログ スムージング タブでは、速度、または、工具軸方向の変更を緩やかにします。これにより、マシン上の振動を最小限に抑えることができます。
このタブは、定義 タブから 工具軸スムージング を選択した場合にのみ有効になります。メニューの詳細は、以下の通りです。
エレベーション/アジマス － 工具軸のエレベーション/アジマス角度のスムージング方法を選択します。エレベーションが
90
の場合、Z 軸で工具をアラインし、エレベーションが 0 の場合、工具は XY 平面に配置されます。 アジマスとは、XY 平面の工具の投影と
X 軸間の角度を指します。
- なし － スムージングしません。工具軸の方向は、必要に応じて移動、変化します。
- スムージング － ブレンド距離 にしたがって、工具軸の角度を滑らかに変換します。 スムージングされていないツールパスが、ブレンド距離 以内で 最大補正角度 の値を超えた場合のみ、工具軸の移動が 最大補正角度 を上回ります。そのような領域では、より滑らかに仕上げるために 最大補正角度 での指定値以上の角度が用いられることがあります。
- サーフェスでステップ － 工具軸の角度を 最大補正角度 まで変更して、一定値のステップを形成します。工具軸の急転換を防ぐため、次のステップへの移動は、ステップの終了箇所から ブレンド距離 だけ離れた位置から開始します。工具は、常にサーフェスに接触します。
- リンクでステップ － サーフェスでステップ と同じように、工具軸の角度を 最大補正角度 まで変更して、一定値のステップを形成します。工具がモデルと接触していない間に工具軸を変更できるよう、ツールパス セグメントは各ステップの終わりで分割され、リンク移動が挿入されます。これにより、各ツールパスセグメントの工具軸角度が一定となります。

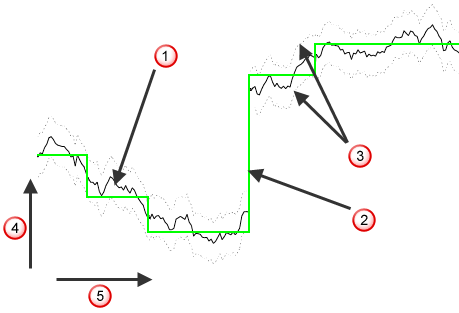

元のツールパス、スムージングなし
スムージングされたツールパス
最大補正角度
アジマス、または、エレベーション
ツールパス距離
最大補正角度 － 元の軸と、スムージングした軸との、エレベーション方向の偏差の最大角度を入力します。スムージングされていないツールパスが、ブレンド距離 以内でこの値(最大補正角度)を超えた場合のみ、工具軸の移動が最大補正角度を上回ります。そのような領域では、より滑らかに仕上げるために 最大補正角度 での指定値以上の角度が用いられることがあります。
最大補正角度 － 元の軸と、スムージングした軸との、アジマス方向の偏差の最大角度を入力します。スムージングされていないツールパスが、ブレンド距離 以内でこの値(最大補正角度)を超えた場合のみ、工具軸の移動が最大補正角度を上回ります。そのような領域では、より滑らかに仕上げるために 最大補正角度 での指定値以上の角度が用いられることがあります。
ブレンド距離 － 工具軸の移動の、スムージング距離を入力します。サーフェスでステップ オプションの選択時や、ツールパスの急な方向転換(直角のコーナーなど)の際に、工具軸の方向が急に変化してドウェル マークが残ってしまうことがあります。ブレンド距離 を使用して向きの変化をやわらげ、サーフェスをより滑らかに仕上げます。

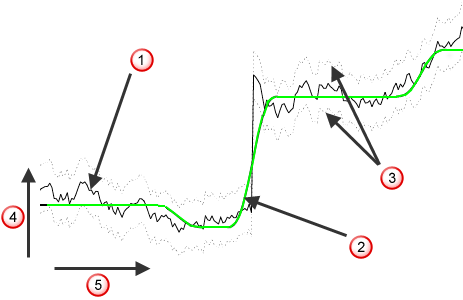

元のツールパス、スムージングなし
スムージングされたツールパス
最大補正角度
アジマス、または、エレベーション
ツールパス距離
回転軸設定 － これは読み取り専用項目で、ストラテジー ダイアログの 工具軸 ページ、または 工具軸 ダイアログの 定義 タブで 工具軸スムージング を選択すると、PowerMill が工具軸のスムージングのエレベーションおよびアジマスの定義に使用する座標系が表示されます。PowerMill が使用する作業平面を選択するには、ストラテジー ダイアログの マシン ページから回転軸設定を選択します。
