リードアウト ページでは、加工移動の終了後の、ストックからの工具の退避動作を制御します。
第 1 選択 の リードアウト がガウジする場合、第 2 選択 の指定が可能です。
このページには、以下のオプションが表示されます。
選択 － 各加工移動の前に使用する動作タイプを選択します。
線状動作 － 加工移動の終了後に リードアウト 動作を延長する長さを入力します。距離とは、円弧とツールパス加工部の間の線状接線移動の長さを指します。

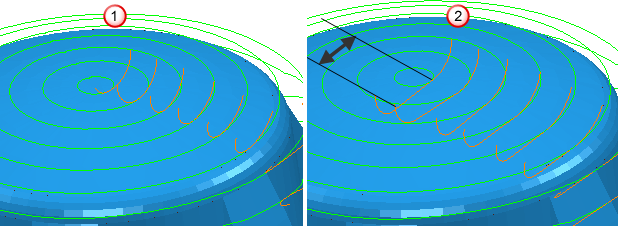

リードアウト － サーフェス法線円弧、距離 － 0、角度 － 90、半径 － 5
リード アウト － サーフェス法線円弧、距離 － 10、角度 － 90、半径 － 5。
角度 － ツールパスセグメントに相対し、リードアウト 動作の角度を入力します。円弧では、円弧にスパンされた角度になります。ラインでは、加工移動に相対した方向になります。
半径 － リードアウト 円弧動作の半径を入力します。
長さ － 加工移動の終了後に リードアウト 動作を延長する長さを入力します。
ランプ オプション － リード アウト ランプ オプション ダイアログを表示します。このダイアログを使用し、素材からの工具のランプ退避方法を指定します。
制約適用 － リードに制約を適用し、リストから制約を選択します。リストから制約を選択すると、更なる制約を適用するために、追加項目が作成されます。第 1 選択および第 2 選択リンクでは、最大 2 つの制約の使用が可能です。2 つ以上の制約を選択すると、リンクの適用には全制約の充足が必要になります。
制約を適用するには:
リストから制約タイプを選択します。
- 距離 － スパン距離でリンクを制約します。
- サーフェス傾斜 － リンクの一方の端末で、サーフェスの傾斜角度によってリンクを制約します。
リストからオプションを選択して制約制限を定義します。
-
－ パラメーターが指定値よりも小さい場合、制約は満たされます。
-
－ パラメーターが指定値よりも大きい場合、制約は満たされます。
－ 制約値を入力します。
－ リードアウト ページに リードイン 値をコピーします。
－ リードイン ページに リードアウト 値をコピーします。
ガウジ チェック － PowerMill は、すべてのリード/リンクのガウジ チェックを実行します。
