リード / リンク － ストラテジー

リード / リンク ページでは、ツールパスの計算に使用されるリード / リンクの要約を表示します。

工具軸不連続にリード追加 － 隣接セグメント間で工具軸の角度が変化している場合、連続するセグメント間にリードとリンクを挿入します。これにより、パーツから離れた特定のポイントで工具軸の方向が変更できます。

角度しきい値 － リードおよびリンクを挿入する前に、必要な最小角度を入力します。角度とは、隣接セグメント間の工具軸の変化です。

このページのオプションを使用し、一般的なリード / リンクのプロパティを指定します。

セグメントをトリム - 選択時に、セグメントは、リードインとリードアウトの動作に必要なスペースを空ける必要がある箇所で自動的にトリムされます。リード動作を追加できない場合、ツールパスの安全性の向上のため、セグメント全体がトリムされます。

オーバーラップ距離 － リードイン 、または リードアウト が、閉鎖ツールパスセグメントとオーバーラップ可能な距離を入力します。

始点移動 － 選択すると、このオプションは、ガウジなしポジションを見つけようと閉鎖ツールパス セグメント上で始点を移動します。選択解除すると、PowerMill は始点を移動しません。つまり、始点を注意深く配置すると、PowerMill が始点を移動しないようにすることができます。

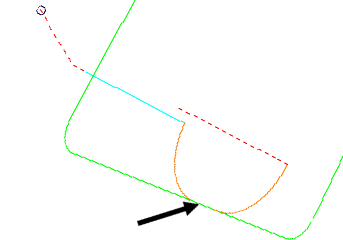

スタッガー始点 － 選択すると、連続する閉鎖ツールパス セグメントの始点が移動し、各セグメントの始点が広がります。これにより、セグメント間を移動するときに、工具が前方向の動きを維持することができます。

• 選択解除 － 各セグメントの始点同士が近いため、セグメント間を移動するときに工具の動作が逆になります。



• 選択 － 各セグメントの始点が広がり、工具が前方向の動きを維持しやすくなります。



工具軸不連続にリード追加 － 隣接セグメント間で工具軸の角度が変化している場合、連続するセグメント間にリードとリンクを挿入します。これにより、パーツから離れた特定のポイントで工具軸の方向が変更できます。

角度しきい値 － リードおよびリンクを挿入する前に、必要な最小角度を入力します。角度とは、隣接セグメント間の工具軸の変化です。

ガウジ チェック － PowerMill は、すべてのリード/リンクのガウジ チェックを実行します。

ストラテジーツリーから リードイン、リードアウト、最初 / 最後のリード、リード伸び、リンク、ポイント分布 のいずれかを選択し、リード / リンクの編集を行うこともできます。
