ライン タブには、2 ポイント間の距離、角度、エレべーションが表示されます。

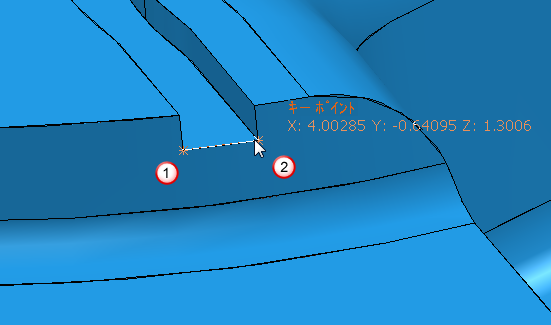

－ 相違測定 タブを表示します。 モデル上の 2 点 をクリックし、距離を測定して見掛け角度を表示します。
たとえば、次のように使用されます。

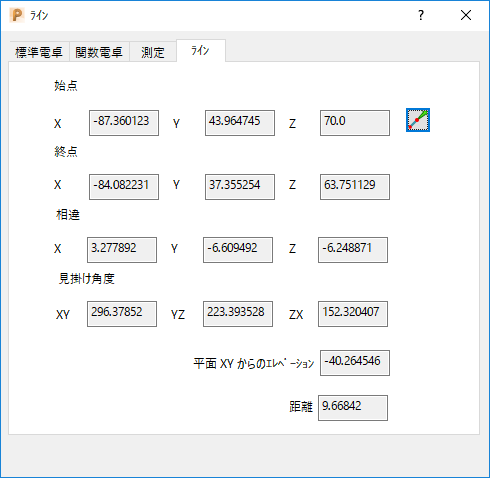

相違測定 タブが非表示になり、ライン ダイアログが 2 点間の距離、および、見掛け角度で更新されます。
注: 他の項目は、これら 2 点から計算されます。
始点 － 第 1 選択ポイントの座標を表示します。
終点 － 第 2 選択ポイントの座標を表示します。
差 － 始点 と 終点 間の XYZ の差を表示します。
見掛け角度 － 始点 と 終点 間の XY、YZ、ZX 平面の角度を表示します。
平面からのエレベーション － 始点 と 終点 を連結するラインと基準作業平面の角度を表示します。
注: 情報 ツールバーで基準作業平面を変更すると、ここで測定される角度も変更されます。
距離 － 始点 と 終点 を連結するラインの長さを表示します。
