[NC プログラム検証] ダイアログを使用し、NC プログラムの干渉、および、ガウジ チェックを行います。
[ホーム] タブ > [検証] パネル > [NC プログラム] をクリックし、NC プログラム検証 ダイアログを表示します。
このダイアログには、以下のオプションが表示されます。
－ 検証対象 NC プログラムを選択します。
－ NC プログラムダイアログを表示します。このダイアログは、NC プログラムの詳細の表示、および、編集に使用します。
－ マシン名を表示します。
－ 作業平面名を表示します。
マシン検証
このセクションには、マシン自体、および、その他のコンポーネントに対してマシンの干渉チェックを行うためのオプションが表示されます。
ツールパス検証 － マシンに関し、ツールパスの干渉チェックを行います。
工具移動検証 － マシンに関し、工具移動の干渉チェックを行います。
マシンクリアランス － 検証に使用するマシンクリアランスを入力します。値を入力すると、NC プログラムの検証が取消されます。
モデルに対して工具検証
このセクションには、モデルに対してシャンク、および、ホルダーの干渉チェックを行うためのオプションが表示されます。これは、マシンのチェックには作用しません。
ツールパス検証 － 工具、ホルダー、マシン間の干渉チェックを行います。
- ツールパスクリアランス増加 － 全ツールパスの干渉チェックを行います。
- 既存のツールパスクリアランス値保持 － 未検証の全ツールパスの干渉チェックを行います。
工具移動検証 － 検証に工具移動を含めます。
ホルダークリアランス － モデルと工具ホルダープロファイル間の最小許容距離を入力します。
シャンククリアランス － モデルと工具シャンクプロファイル間の最小許容距離を入力します。
安全状態インディケーター － 検証中に検出された深刻な問題を識別するアイコンを表示します。

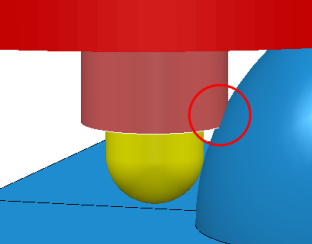

－ 干渉検出
－ その他の問題（未検証ツールパスなど）
－ ガウジチェック済み
－ ガウジ、ホルダーチェック済み
－ ガウジ、ホルダーとマシンチェック済み
検証リスト － 問題/警告を発生順に表示します。
以下の場合に、リストに問題が追加されます。
- 工具（または、シャンク、ホルダー）とモデル間の干渉
- マシンの干渉
- マシンがロケーションに未達
- マシンがリミットを超過
以下の場合に、リストに警告が追加されます。
- ツールパスの検証不能（現行）
- ツールパスの検証不能（以前）
- ツールパスの検証可能、ただし NC プログラムのクリアランス値過大
- コネクター未検証
- マシンが別のコンポーネントのクリアランスとオーバーラップ
－ マシン ポジションダイアログを表示します。
問題読込み － 検証リストからエラーを選択して 問題読込み をクリックし、モデルにエラーを表示します。
－ 選択した警告を無視します。 検証リストで選択した警告が、
から
に変化します。
検証 － NC プログラムの検証を更新します。これは、このダイアログでオプションを編集した場合に有用です。
閉じる － ダイアログを閉じます。
