ワイヤフレーム輪郭仕上げ加工

ワイヤフレーム輪郭仕上げ加工 ページを使用し、カーブに沿って工具の側面で加工します。これは、ワイヤーフレームスウォーフ加工および 2D カーブ輪郭と似ています。

サーフェスはこのストラテジーには必要なく、3D カーブのみが必要になります。ワイヤフレーム輪郭ツールパスを生成するには、最初にカーブから パターン を作成する必要があります。

ドライブカーブ －加工動作の作成に使用するカーブ、または、カーブセットを指定します。

パターン作成－新規の空のパターンを作成します。

パターン選択－リストからパターンを選択します。 パターンが非表示、または、の選択時には、パターンは未選択です。リストには使用可能な全パターンが表示されます。

パターン選択 － パターン選択 リストの名前で選択するのではなく、グラフィックウィンドウでパターンを選択します。

をクリックすると、エンティティ選択 タブが表示されます。グラフィックウィンドウでパターンを選択し、エンティティ選択 タブを閉じます。これにより、パターン選択 項目にパターンが表示されます。

パターンに追加するジオメトリ選択－パターンに選択カーブをコピーします。 この機能により、サーフェスモデルからカーブジオメトリを速やかに抽出し、アクティブパターン / バウンダリーにコピーすることができます。詳細については、カーブ選択の例を参照してください。

カーブサイド －加工対象パターンのサイドを選択します。

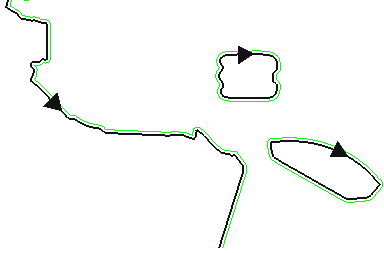

左を選択すると次のようになります。

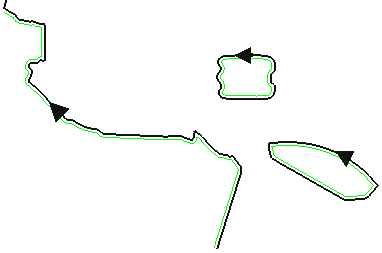

右を選択すると次のようになります。

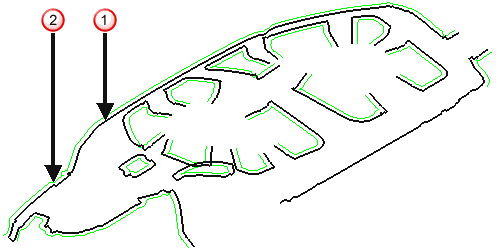

カーブは黒で、ツールパスは緑色です。

下限値 では、ツールパスの垂直方向のロケーションを指定します。

基準ポジション －ツールパスの下限ポジションの指定方法を選択します。

軸方向オフセット －オフセット値を入力します。PowerMill はこの値を使用し、基準ポジション で定義されたポジションから、工具軸沿いにツールパスの下限ポジションをオフセットします。

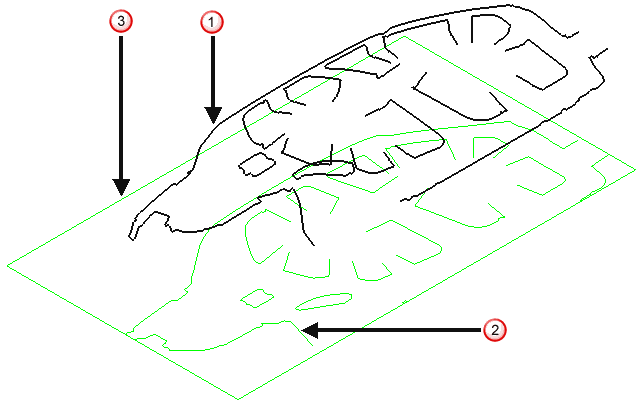

パターン

軸方向オフセット が 0 のツールパス

軸方向オフセット が 20 のツールパス

軸オフセット

ガウジチェック －このオプションを選択すると、PowerMill はパーツのガウジを確認するためにツールパスをチェックします。選択解除すると、ガウジチェックが無効になります。

ガウジなしトレランス －サーフェスに垂直な最大距離を入力します。これにより、ツールパスは安全ポジションに移動することができます。この値よりも大きなガウジが検出されると、工具はガウジを回避するために軸方向にリフトされます。

注: ガウジ回避では、工具は工具軸沿いに移動します。ガウジなし移動では、工具はサーフェス法線沿いに移動します。

トレランス －トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。

加工方向 －加工手法を選択します。

次から 加工方向 を選択します。

カーブ残し代 －カーブのオフセットを入力します。

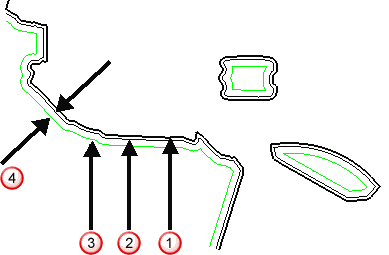

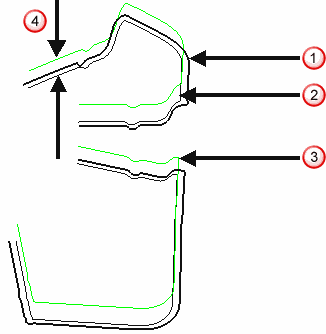

カーブ

残し代 が 0 のツールパス

残し代 が 20 のツールパス

[厚さ]

注: これはモデルの残し代ではなく、カーブの残し代です。

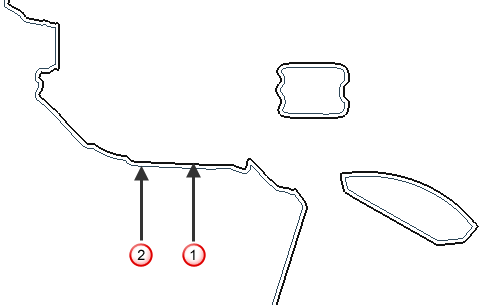

プレビュー －投影形状上に、ツールパスのクイックプレビューを作成します。

カーブ

プレビューツールパス

表示－プレビューパターンを表示します。
