第 2 工具軸を使用すると、多軸ツールパスを加工する場合に工具を配置する角度を制限できます。ただし、マシンの角度リミットを、PowerMill での アジマス 角度と エレベーション 角度に変換するのは容易ではありません。基本的なマシンのコンフィギュレーションや角度リミットを考慮して、最終的なデータが出力されます。
回転軸のコンフィギュレーションは多様です。しかし、コンフィギュレーション間の相違はあまりありません。基本的に、マシンのコンフィギュレーションは次の 3 つのグループに分類することができます。
- テーブル － テーブル
- ヘッド － ヘッド
- ヘッド － テーブル

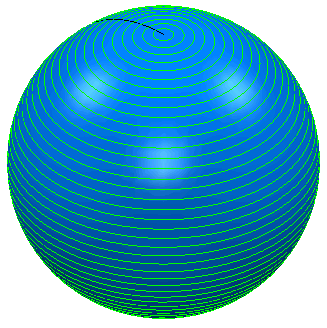

次の例では、工具軸 ダイアログの リミット タブの アジマス と エレベーション のリミットにマシンの角度リミットを転置する方法について説明します。次のすべての例では、サーフェス投影 ツールパスを使用した球を使用します。第 2 工具軸リミットを使用しなければ、完全な球が加工されます。
リミット表示 を選択して加工可能な領域を表示します。この場合は完全な球です。
