コーナーマルチペンシル仕上げ加工 ページでは、参照工具 と呼ばれる使用済みの工具では加工できない領域から輪郭を取得し、マルチトレースツールパスを作成します。これは、非接線サーフェス間に生じるコーナーの成形に使用されます。
出力 － ツールパスの作成対象部を指定します。
- 急傾斜 － 水平位置から 角度しきい値 以上の角度のツールパスの対象領域を出力します。
- 低傾斜 － 水平位置から 角度しきい値 以下の角度のツールパスの対象領域を出力します。
- 両方 － 急傾斜と低傾斜の両方の領域を出力します。
角度しきい値 － 出力 タイプから 急傾斜 または 低傾斜 を選択した場合に急傾斜領域と低傾斜領域が分けられる、水平位置からの角度を入力します。
カスプ － カスプ高さを入力します。PowerMill は、ジオメトリ、および、カスプ高さを使用し、工具パス間のステップオーバーを計算します。
領域分割 － 各連続ペンシルセグメントを個別に処理します。これにより、更にスムーズな結果を得ることができます。ただし、付近の領域は 2 度加工される場合があります。

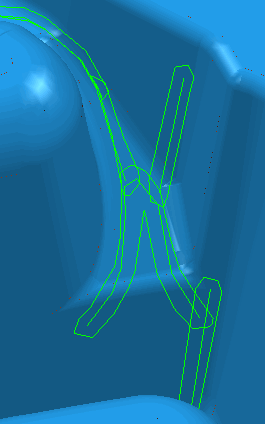

領域分割 を選択:

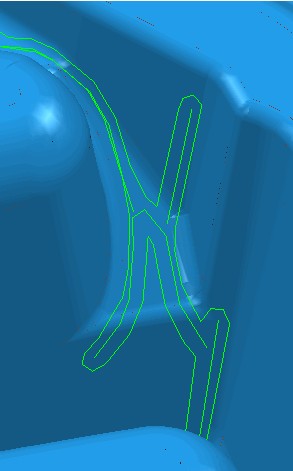

領域分割 を選択解除:
最大パス － 作成するパス数を指定します。最大パス を選択し、隣の項目にパス数を入力します。
パス数に制限のない マルチ ペンシル ツールパス
最大パス を選択して必要なパス数(この例では 2)を入力した場合
トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。
加工方向 － 加工手法を選択します。
次から 加工方向 を選択します。
- ダウンカット － 可能な場合はダウンカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの左側になります。
- アップカット － 可能な場合、アップカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの右側になります。
- 任意方向 － ダウンカット、および、アップカットを使用し、ツールパスを作成します。これにより、工具リフト数、および、工具移動数が最少になります。
残し代 － パーツに残す素材量を入力します。 残し代
ボタンをクリックして、残し代 ボックスを 径方向残し代
軸方向残し代
に分割します。これらを使用して、径方向残し代 および 軸方向残し代 に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。
径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。
軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。
コンポーネント残し代 － コンポーネント残し代 ダイアログを表示します。ここでは異なるサーフェスの残し代を指定できます。
