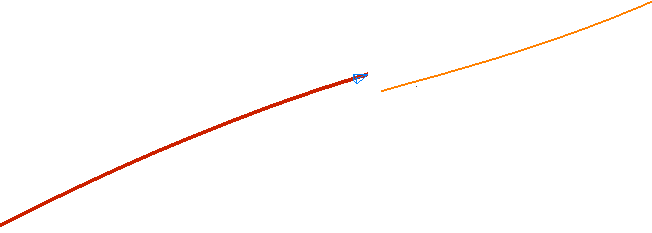

コンポジット カーブの作成時にジオメトリのギャップに達すると、PowerMill は停止します。その場合、連結するカーブをクリックします。

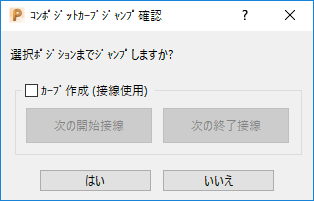

オレンジ色のカーブをクリックすると、コンポジットカーブジャンプ確認 ダイアログが表示されます。
このダイアログには、以下のオプションが表示されます。
- カーブ作成（接線使用） － 未選択時には、カーブは直線で連結されます。選択時には、カーブは接線カーブで連結されます。

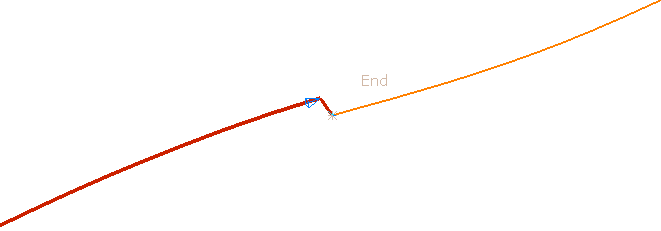

カーブ作成（接線使用） － 選択解除

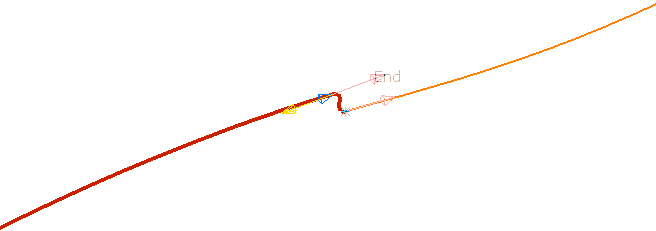

カーブ作成（接線使用） － 選択
- 次の開始接線 － 多様な接線オプションが表示されます。
- 次の終了接線 － 多様な接線オプションが表示されます。
- はい － 連結を了解し、コンポジット カーブ作成 ツールバーに戻ります。
- いいえ － 連結を取消し、コンポジット カーブ作成 ツールバーに戻ります。
詳細については、ギャップのあるワイヤーフレームジオメトリからコンポジットカーブを作成する方法 を参照してください。
既存のカーブの代わりにサーフェスを選択してコンポジットカーブを作成中で、ギャップを塞ぐ必要がある場合、コンポジットカーブジャンプ確認 ダイアログに追加項目が表示されます。
カーブ作成（接線使用） － 選択解除

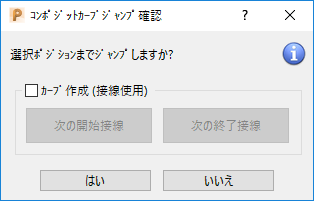

－ コンポジットカーブがエンベットカーブのままの場合に表示されます。 にマウスオーバーすると、詳細情報が表示されます。
カーブ作成（接線使用） － 選択

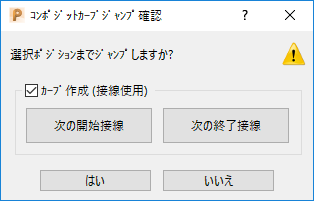

－ コンポジットカーブがエンベットカーブでなくなると表示されます。 にマウスオーバーすると、詳細情報が表示されます。
注: サーフェス、または、サーフェスから抽出されたカーブからコンポジットカーブを作成する場合、作成されるコンポジットカーブはエンベットパターンになります。
