この例では、カーブ編集 タブを使用した円/円弧の作成方法を説明します。
- [カーブ編集] タブ > [作成] パネル > [円/円弧] > [円] をクリックします。これにより、円 ツールバーが表示され、カーソルが円に変化します。
- 半径 に 10 と入力します。
- グラフィック領域で円弧の中心を選択します。
- [カーブ編集] タブ > [作成] パネル > [円/円弧] > [中心点円弧] をクリックし、円弧 ツールバーを表示します。
- 円弧の始点を選択します。これにより、円弧の半径が定義されます。 カーソルが円に変化します。
- 円弧の終点を選択します。

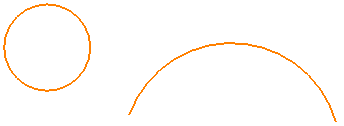

をクリックし、円弧 ツールバーを閉じます。- 円、および、円弧が作成されます。
詳細については、3 点から円弧を作成する方法、および、3 アイテムから円弧を作成する方法 を参照してください。
