高速 ページでは、多様なスムージング オプションを制御します。これにより、高速加工時の工具方向の急転換を回避します。使用可能なオプションは、選択したストラテジーによって異なります。

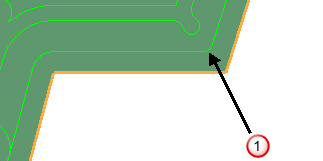

輪郭スムージング － 輪郭の円弧フィットを有効にし、外部コーナーで方向の急転換を回避します。円弧半径は工具直径の比率で定義され、工具の直径と乗算係数を使用して計算されます。乗算係数の指定にはスライダーを使用します。例えば、工具直径が 10 mm、乗算係数が 0.05 の場合、円弧半径は 0.5 mm です。

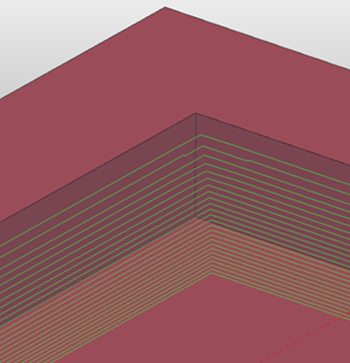

レースライン スムージング － ツールパスの急転換によって引き起こされるマシンに対する力の急激な変化を防ぐことにより、高速の送り速度を実現できるオフセットに標準オフセットを変更します。このオフセットは、シャープ コーナーをラウンド コーナーに変更し、ステップオーバーを固定距離から可変の距離に変更します。スライダーを使用して、指定されたステップオーバーからの最大偏差を割合で指定します。

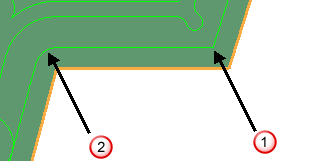

－ ラウンド コーナー

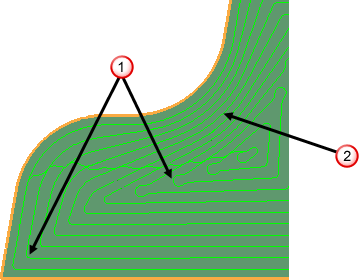

－ 可変のステップオーバー
注: このオプションは、領域切削ストラテジーのメインページのスタイルからオフセットを選択した場合のみ有効になります。

トロコイド動作 － 既定で制限工具負荷設定が適用されているトロコイド動作を有効にします。

リンク － オプションを選択し、PowerMill がツールパス内のオフセット間のリンク動作を作成する方法を指定します。

スタイル － 2D フィレット オプション(円弧フィット コーナー)と 3D フィレット オプション(フィレット コーナー)から選択します。
注: 一部のストラテジーでは、2D フィレット オプションか 3D フィレット オプションのどちらかしか使用できません。使用可能であれば、自動干渉回避をオフにして垂直工具軸を指定している場合、3D フィレット オプションを使用できます。
フィレット コーナー(3D) － 選択すると、ツールパス計算の前にモデルのすべての内部コーナーにフィレットを追加します。これはツールパスでの急転換の削減に役立ち、より高い送り速度を維持できます。フィレット半径は、工具直径と乗算係数を使用して計算されます。乗算係数を指定するには、半径(TDU) スライダーを使用します。

円弧フィット コーナー(2D) － 選択すると、ツールパスのすべての内部コーナーに円弧を作成します。工具方向の急転換を回避できるため、これは高速加工で重要です。円弧半径は工具直径の比率で定義され、工具の直径と乗算係数を使用して計算されます。乗算係数の指定にはスライダーを使用します。例えば、工具直径が 10 mm、乗算係数が 0.05 の場合、円弧半径は 0.5 mm です。

垂直スムージング － サーフェスに垂直な輪郭の平滑度を改良します。

軸計算トレランス － 工具軸計算用のトレランスを入力します。比較的少ないジオメトリ数では、工具軸がサーフェス上に正確に配置されるために、わずかに振れる場合があります。これは、任意の位置から別の位置への工具移動時に、ジオメトリに生じるわずかな変更により発生します。ジオメトリの変化が大きい領域の移動時に、このトレランスに加工トレランスより大きな値を指定し、工具軸を安定させることができます。その結果、余剰素材がサーフェスに残される場合がありますが、工具に対する負荷が削減されます。

スムージングの効果の詳細については、工具負荷 を参照してください。
