工具軸 ページでは、ツールパスの作成に使用する工具軸方向を制御します。
このページには、以下のオプションが表示されます。
工具軸 － 工具方向を定義します。既定は 垂直 で、標準の 3 軸加工に使用されます。ただし、固定軸角度、または、連続可変方向の使用も可能です。
- 垂直 － 工具は、アクティブ作業平面の Z 軸にアラインされたままになります。これは既定設定で、標準の 3 軸加工に使用されます。
- リード / リーン － 工具は、アクティブ作業平面の Z 軸に相対した固定角度に配置されます。工具は、Z 軸を下向きにモデル上に進入します。
- リード － 進行方向である送り速度方向で、Z 軸に相対して工具角度を入力します。
- リーン － 進行方向である送り速度方向に垂直に、Z 軸に相対して工具角度を入力します。

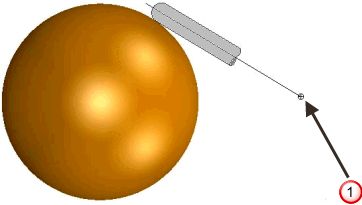

- ポイントへ － 工具先端は、固定ポイント方向を向きます。工具角度は、常に変化します。 工具先端がほぼ静止状態でも、マシンヘッドは大きな動きをします。このオプションにより、工具先端がポイント方向を向きます。
ユーザー定義の点。工具軸は、常にこの点を通過します。

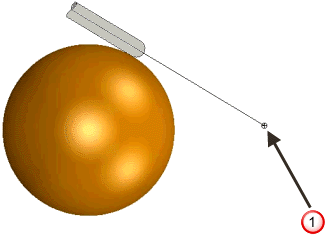

- ポイントから － 工具先端は、固定ポイントの反対方向を向きます。工具角度は、常に変化します。 マシンヘッドがほぼ静止状態でも、工具先端は大きな動きをします。このオプションにより、工具先端がポイントの反対方向を向きます。
ユーザー定義の点。工具軸は、常にこの点を通過します。

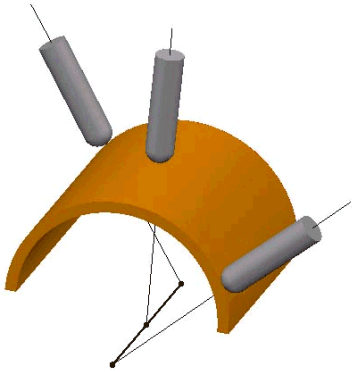

- ラインへ － 工具先端は、固定ライン方向を向きます。工具角度は、常に変化します。 工具先端がほぼ静止状態でも、マシンヘッドは大きな動きをします。このオプションにより、工具先端がライン方向を向きます。

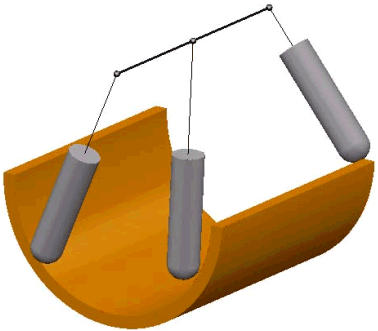

- ラインから － 工具先端は、固定ラインの反対方向を向きます。工具角度は、常に変化します。 マシンヘッドがほぼ静止状態でも、工具先端は大きな動きをします。このオプションにより、工具先端がラインの反対方向を向きます。

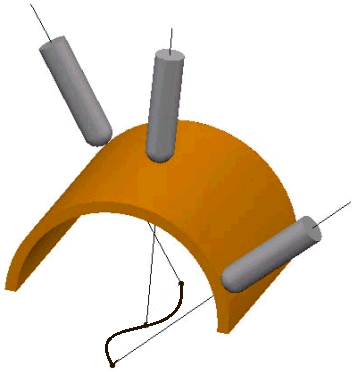

- カーブへ － 工具先端は、固定カーブ方向を向きます。カーブは、パターン 項目で選択可能な、単一セグメントを持つパターンでなければなりません。 工具角度は、常に変化します。 工具先端がほぼ静止状態でも、マシン ヘッドは大きな動きをします。このオプションにより、工具先端がカーブ方向を向きます。

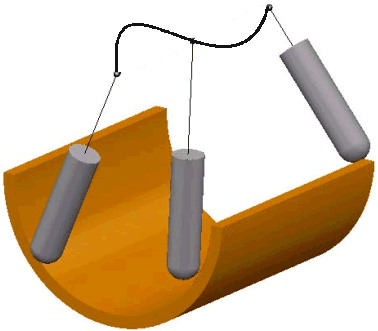

- カーブから － 工具先端は、固定カーブの反対方向を向きます。カーブは、パターン 項目で選択可能な、単一セグメントを持つパターンでなければなりません。 工具角度は、常に変化します。 マシンヘッドがあまり動かないのに比べ、工具先端は大きく移動します。 このオプションにより、工具先端がカーブの反対方向を向きます。

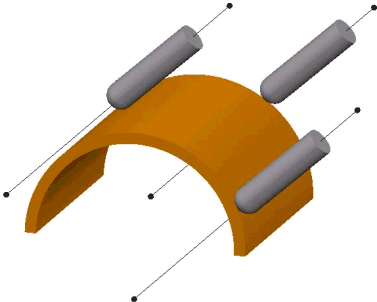

- 固定方向 － 工具軸は、IJK ベクトルで定義されたベクトル沿いになります。 工具軸は、指定 IJK ベクトルで定義されたアクティブ作業平面に相対する固定方向で、設定されます。適切な IJK ベクトルの定義が困難な場合があります。ただし、このオプションにより、アンダーカット領域を効率的に加工することができます。 PowerMill は、まず指定方向を検索します。その後、反対方向を検索します。

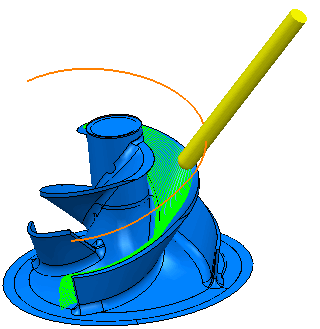

- ブリスク － ブリスク、および、インペラーの加工に使用する工具軸方向設定を加工ストラテジーに適用します。工具軸エレベーション セクションでは、初期ターゲット工具軸を指定します。
- 径方向ベクトル － Z 軸に垂直な径方向工具軸です。
- ハブ法線 － 工具軸はハブに垂直になります。これにより、エレベーション角度が継続的に変化します。
- シュラウド法線 － 工具軸はシュラウドに垂直になります。これにより、エレベーション角度が継続的に変化します。
- オフセット法線 － 工具軸は現行工具軸オフセットに垂直になります。これにより、エレベーション角度が継続的に変化します。
- 平均ハブ法線 － ハブ法線 の選択時には、工具軸が平均角度になります。これにより、エレベーション角度が継続的に変化します。 可能な場合、PowerMill はこの角度を保持します。ただし、不可能な場合、PowerMill は必要に応じて変更します。
- 平均シュラウド法線 － シュラウド法線 の選択時には、工具軸が平均角度になります。これにより、エレベーション角度が継続的に変化します。 可能な場合、PowerMill はこの角度を保持します。ただし、不可能な場合、PowerMill は必要に応じて変更します。
- 平均オフセット法線 － オフセット法線 の選択時には、工具軸が平均角度になります。これにより、エレベーション角度が継続的に変化します。 可能な場合、PowerMill はこの角度を保持します。ただし、不可能な場合、PowerMill は必要に応じて変更します。
- 角度 － エレベーション角度を入力します。このオプションは、軸方向 から 径方向ベクトル を選択した場合のみ有効になります。
- 自動 － PowerMill は、工具軸の定義にジオメトリを使用します。これは、自動 がルールド面をたどるスウォーフ、および、ワイヤーフレームスウォーフ加工に有用です。
パターン － 工具軸 から カーブへ、または、カーブから を選択する場合、カーブの指定に使用する単一セグメントのパターンを選択します。
パターン作成 － 新規の空のパターンを作成します。
パターン選択 － リストからパターンを選択します。 パターンが非表示、または、
の選択時には、パターンは未選択です。リストには使用可能な全パターンが表示されます。
カーブ編集 － カーブ編集 タブを表示します。このタブを使用し、パターンの作成、および、編集を行います。モデルからカーブを抽出し、その後、カーブの修正によりパターンを作成します。
パターン選択 － グラフィックウィンドウからパターンを選択します。
をクリックすると、エンティティ選択 タブが表示されます。
グラフィックウィンドウでパターンを選択し、エンティティ選択 タブを閉じます。これにより、パターン選択 項目にパターンが表示されます。
パターンに追加するジオメトリ選択 － パターンに選択カーブをコピーします。
リード/リーン角度 － 垂直線からの工具の角度を定義します。
モード － PowerMill がリード/リーン角度の測定を開始する工具軸の参照方向を選択します。
ポイント － 工具軸 から ポイントへ、ポイントから、ラインへ、ラインから のいずれかを選択する場合、固定ポイントのロケーションを入力します。
－ ポジション ダイアログを表示します。このダイアログに座標を入力し、グラフィックウィンドウからアイテムを検出することができます。
方向 － 工具軸 から ラインへ、または、ラインから を選択した場合、固定ポイントからのラインの方向を入力します。
－ 方向 ダイアログを表示します。このダイアログを使用し、アイテム方向を編集します。
工具軸リミット － 工具軸リミット ページが有効になります。このページを使用し、多軸ツールパスの加工中のマシンの角度リミット、および、工具の角度リミットを制御します。
- 干渉移動保持 — 自動的には回避できないツールパスの干渉セクションを保持します。アクティブ ツールパスの干渉セクションのリストを表示するには、ホーム タブ > 検証 パネル > 干渉セクション をクリックします。
工具軸スムージング － スムージング ページを有効にします。この機能を使用し、工具軸の速度、および、方向を緩やに変更します。
工具軸表示 － 工具軸の定義に使用されるポイント、または、ラインを赤色で表示します。
