オフセット平坦仕上げ

オフセット平坦仕上げ加工 ページでは、モデルの平坦領域にオフセットツールパスを作成します。

平坦トレランス － ほぼ平坦な領域を探すためのトレランスを入力します(つまり、ここに指定したトレランス内で平坦な領域を探します)。

トライアングル メッシュの平坦部検出 － トライアングル メッシュとサーフェスの平坦領域を検出する場合に選択します。未選択時には、トライアングル メッシュを含むモデルのパーツが考慮されません。

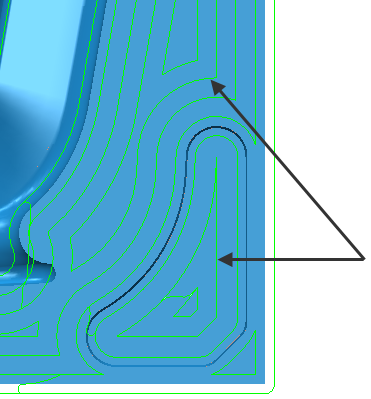

平坦部外側への工具はみだし － 平坦部外側への工具のはみ出しを許容します。これにより、工具がシャープエッジ沿いに進行してしまう問題を緩和します。

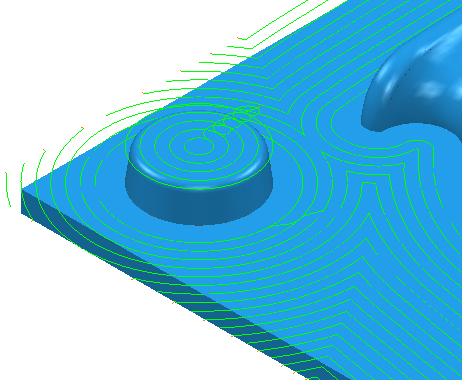

平坦部外側への工具はみ出し － 選択:

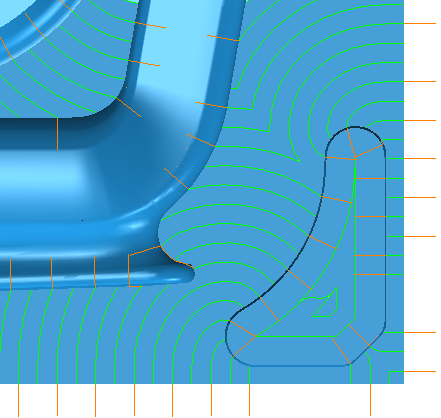

平坦部外側への工具はみ出し － 未選択:

削り残し加工 － 削り残し ページを有効にします。[削り残し加工] では、大径工具で効果的に大量の素材を削除した後に、大径工具では届かないポケットやコーナーなどのモデル領域を小径工具で加工します。小径工具は、オリジナルの工具では届かない領域のみの加工を行います。

外側からのアプローチ追加 － ブロックの外側からモデルにアプローチするためのレベル移動を有効にします。

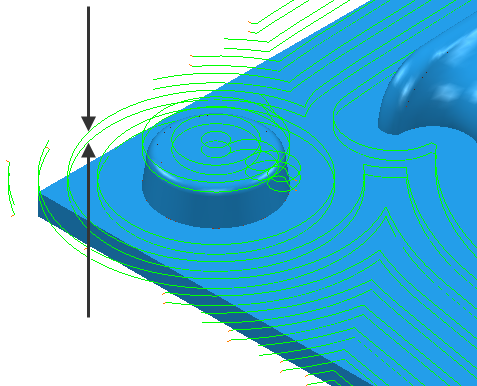

外側アプローチの許容値 － アプローチ距離を入力します。これは、平坦部からの最大アプローチ距離になります。

孔を無視 － しきい値 より小さな孔を無視します。

トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。

加工方向 － 加工手法を選択します。

次から 加工方向 を選択します。

残し代 － パーツに残す素材量を入力します。 残し代 ボタンをクリックして、残し代 ボックスを 径方向残し代 軸方向残し代 に分割します。これらを使用して、径方向残し代 および 軸方向残し代 に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。

径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。

軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。

コンポーネント残し代 － コンポーネント残し代 ダイアログを表示します。ここでは異なるサーフェスの残し代を指定できます。

ステップオーバー － 連続加工パス間の距離を入力します。

最終 Z 方向削り込み量 － 1 本の追加パスを有効にします。

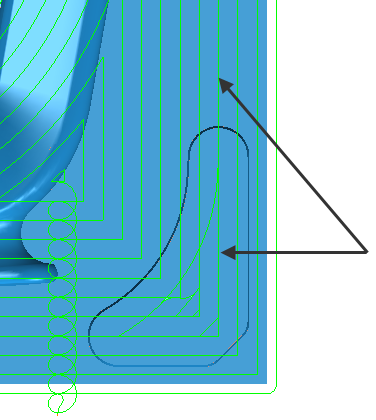

最終 Z 方向削り込み量 － 選択

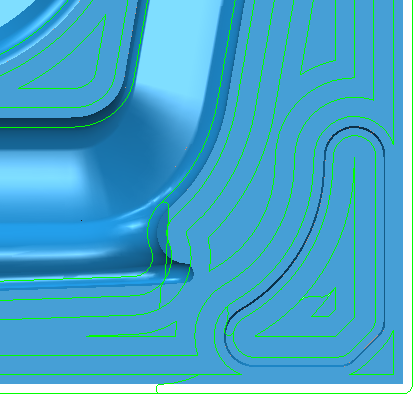

最終 Z 方向削り込み量 － 未選択
