フィレットの作成例

この例では、カーブ編集 タブを使用したカーブのフィレット処理方法を説明します。複数の連続線、および、円弧が作成済みです。これらの作成方法については、ライン / 円弧の作成例 を参照してください。

1. [カーブ編集] タブ > [作成] パネル > [円/円弧] > [トリム済みフィレット] をクリックし、フィレット ツールバーを表示します。
2. フィレット加工を行う第 1 カーブを選択します。

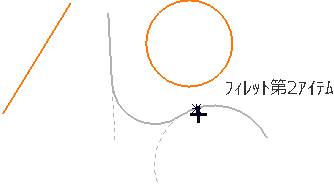

3. 第 2 カーブ上にマウスオーバーし、結果を確認します。



4. カーブを選択し、当該結果でカーブを作成します。



   フィレット処理のために、2 つのカーブのトリムが行われます。

次図のジオメトリを使用します。

• 円弧のフィレットを行う場合、円はリムされずにカーブがトリムされます。



• フィレット円弧が小さ過ぎる場合、カーブがフィレットまで延長されます。



• 円弧までカーブのフィレット処理を行う場合、複数の結果が生じます。

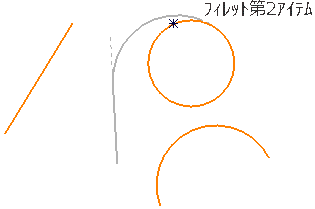

  • 外部フィレット

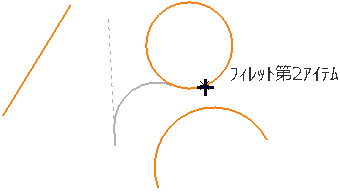

  • 半内部フィレット



  ラインの反対側が選択されると、更なる候補が利用可能になります。

  • 外部フィレット



  • 半内部フィレット



  カーブが円と交差すると、更なる候補が利用可能になります。
