ワイヤーフレームスウォーフ仕上げ加工 ページでは、2 本の輪郭カーブから単一スウォーフツールパスを作成します。PowerMill は工具が 2 本のカーブをたどる際に、工具側面で加工を行うツールパスを作成します。スウォーフ加工と同様に、2 本のワイヤーフレームカーブから可展面の作成が必要になります。詳細については、スウォーフ加工 を参照してください。
ドライブ カーブ － この設定を使用すると、サーフェス、サーフェス セット、加工動作の作成に使用するサーフェスを指定できます。
- 上部パターン － 上部ワイヤーフレームカーブを選択します。
- 下部パターン － 下部ワイヤーフレームカーブを選択します。

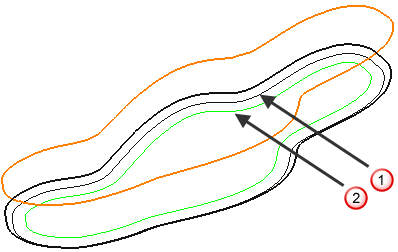

- ワイヤーフレームサイド － 加工対象パターンのサイドを選択します。
－ 左側
－ 右側

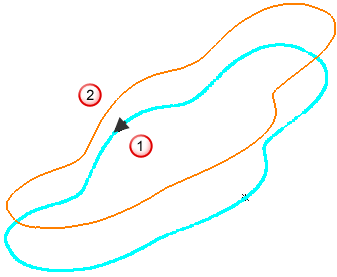

ワイヤーフレームサイド － 左

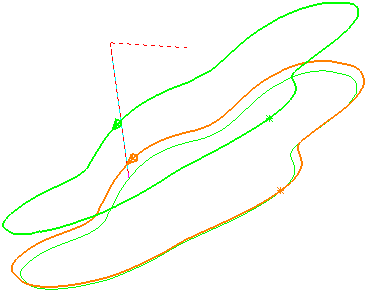

ワイヤーフレームサイド － 右
- 角度ルールドトレランス － 2 本のワイヤーフレームカーブ間に、ルールド直線を作成するための角度トレランスを入力します。角度トレランス内で上下部法線を一致させ、ルールド直線を作成します。これは、2 本のレールカーブからの可展面の作成に類似しています。
- 径方向オフセット － 工具とサーフェスの間のギャップを入力します。
径方向オフセット － 0
径方向オフセット － 5

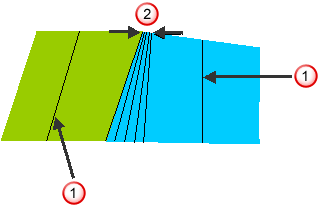

- 最小ファニング － ツールパスが任意のサーフェスから別のサーフェスへ移動すると、ルールド直線の方向が変更される場合があります。工具はルールド方向にアラインされるため、任意のルールド方向から次のルールド方向まで、工具変更が可能な距離を指定します。ファニング距離は、どちらか一方のサーフェスエッジ上の最小移動、または、ファニング開始前に、工具の最近接部がサーフェスの反対側になる距離として測定されます。指定値でガウジする場合、PowerMill は自動的に 最小ファニング距離 を増加させます。
－ ルールド直線方向
－ ファニング距離
- 平面の終了ファニング － 平面の終了領域のみで、ファニングを実行します。未選択時には、ファニングは全体で実行されます。
パターン選択 － パターン選択 リストの名前で選択するのではなく、グラフィック ウィンドウでパターンを選択します。
パターン選択 － パターン選択 リストの名前で選択するのではなく、グラフィック ウィンドウでパターンを選択します。
ガウジ チェック － このオプションを選択すると、PowerMill はパーツのガウジを確認するためにツールパスをチェックします。選択解除すると、ガウジ チェックが無効になります。
ガウジなしトレランス － サーフェスに垂直な最大距離を入力します。これにより、ツールパスは安全ポジションに移動することができます。この値よりも大きなガウジが検出されると、工具はガウジを回避するために軸方向にリフトされます。
トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。
加工方向 － 加工手法を選択します。
次から 加工方向 を選択します。
- ダウンカット － 可能な場合はダウンカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの左側になります。
- アップカット － 可能な場合、アップカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの右側になります。
- 任意方向 － ダウンカット、および、アップカットを使用し、ツールパスを作成します。これにより、工具リフト数、および、工具移動数が最少になります。
残し代 － パーツに残す素材量を入力します。 残し代
ボタンをクリックして、残し代 ボックスを 径方向残し代
軸方向残し代
に分割します。これらを使用して、径方向残し代 および 軸方向残し代 に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。
径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。
軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。
コンポーネント残し代 － コンポーネント残し代 ダイアログを表示します。ここでは異なるサーフェスの残し代を指定できます。
プレビュー － 投影形状上に、ツールパスのクイックプレビューを作成します。
表示 － プレビューパターンを表示します。
