ソリッドドクターを使用

ソリッド ドクターを使用して、ソリッドの不具合を検出して修正します。不具合は、次のように分類されます。

• 穴<so>あな
• オーバーラップ
• 自己交差
• 不正確にトリムされたサーフェス

これらはソリッドフィーチャー操作のエラーの原因になるため、削除しなければいけません。

ソリッド ドクターを使用するには:

1. 不具合がないかチェックするソリッドを選択します。
2. [ソリッドツール]タブ >[修正]パネル > [ソリッドドクター]をクリックします。

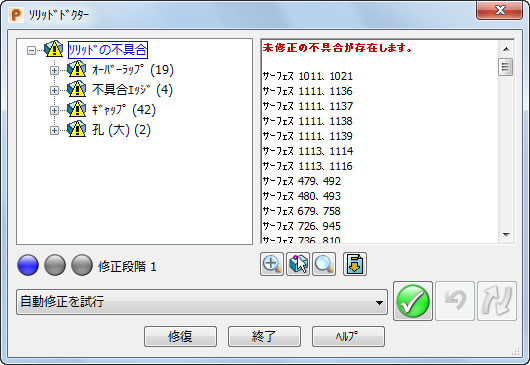

3. [ソリッドドクター]ダイアログを使用して、孔の除去や問題のあるサーフェスのトリムの修復を行い、ソリッド内のすべての不具合を修正します。



• 不具合ツリー － ソリッド内の不具合を表示します。不具合ツリー、または、モデルウィンドウから不具合を選択できます。ツリーで不具合を選択すると、モデル内のその不具合が強調表示されます。モデル内の不具合を選択し、ツリー内で強調表示することもできます。

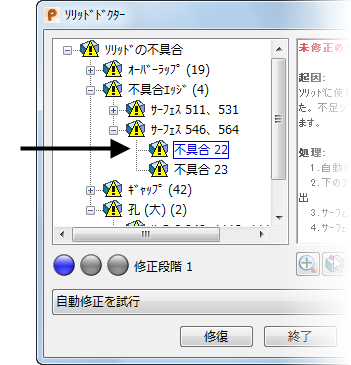

  サンプル

  1. 不具合ツリー の不具合をクリックします。



  2. モデルの不具合の注釈をクリックします｡



• [不具合情報]: 選択した不具合の説明です。



  次の不具合情報があります。

  • [起因]: 不具合の情報が表示されます。
  • [処理]: 修正手順の候補が示されます。
  • 修正失敗操作 － 失敗した修正操作を示します。
• [拡大] : クリックするとモデルが拡大され、選択した不具合のビューが拡大されます。縮小して、ソリッド全体を表示します。
• [不具合表示]: モデル ウィンドウでの不具合の表示方法を選択します。
  • 選択不具合領域を表示 － モデルウィンドウに選択した不具合を表示します。
  • 全不具合領域を表示 － モデルウィンドウに全不具合を表示します。
  • 影響を受ける領域を表示 － 現在ご利用いただけません。開発途中です。

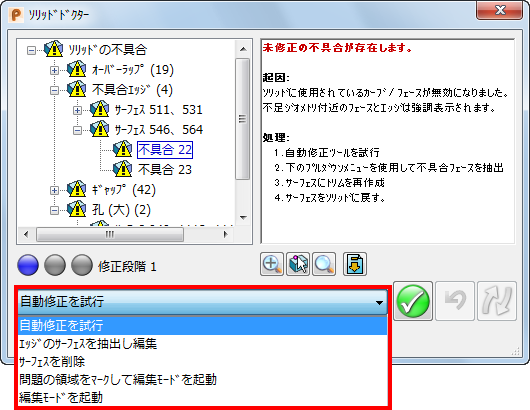

• 修正オプション － 利用可能な修正操作から、修正のオプションを選択します。詳細については、「修復オプションのリスト」を参照してください。デフォルトオプションは、自動修正を試行 です。選択した修復オプションに応じて、[ドクター編集]ツールバーが表示されます。
• [適用]: クリックして、修復オプションを適用します。
• [元に戻す] : クリックして、最後の修復オプションを元に戻します。
• 再チェック － ソリッドの不具合の確認をします。
• アドバンス － 現在ご利用いただけません。 開発途中です。

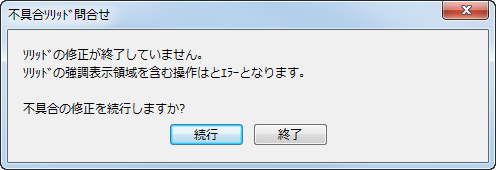

• 終了 － ダイアログを閉じて、不具合の有無を再確認します。不具合が検出されると、不具合ソリッド問合せ ダイアログが表示されます。



  • 続行 － ソリッドドクター ダイアログを表示して、不具合の修正を続行します。
  • 終了 － ソリッドドクター で加えられた変更を了承します。
