ソリッド ドクターの使用例

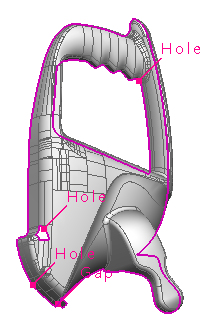

次のモデルでは、不具合のないソリッドの作成工程を示しています。

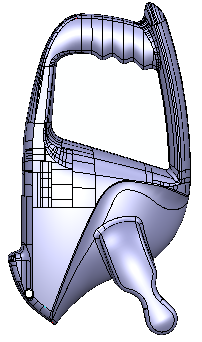

  1. [ホーム]タブ > [選択]パネル > [全サーフェス]をクリックします。

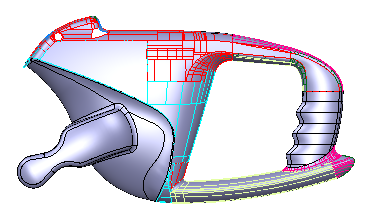

  2. [ソリッド]タブ > [作成]パネル > [アイテムから] > [サーフェス / メッシュから]をクリックします。
  3. 隙間埋めウィザード で、いいえ をクリックします。
  4. [ソリッドツール]タブ >[修正]パネル > [ソリッドドクター]をクリックします。

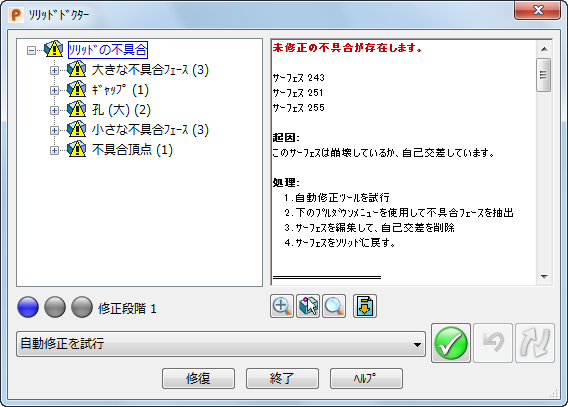

    [ソリッドドクター]ダイアログが表示されます。

    最初のエラーグループがエラーツリーで選択され、モデル上で表示されます。

  5. ギャップ(1) を選択します。
  6. 修正オプション ドロップダウンリストから、ギャップ周りのサーフェスを抽出し編集 をクリックします。
  7. [選択エラーを処理] をクリックします。
  8. モデルウィンドウのギャップの周囲をズームし、以下に表示される 3 つのサーフェスを選択します。

  9. [削除] をクリックします。
  10. [ホーム]タブ > [選択]パネル > [全サーフェス]をクリックします。
  11. ドクター編集 ツールバーの 了解 をクリックします。

  12. エラーのあるサーフェス(3) をクリックします。
  13. 修正オプション ドロップダウンリストから サーフェスを削除 をクリックします。
  14. [選択エラーを処理] をクリックします。
  15. [ソリッドのエラーを再チェック] をクリックします。
  16. モデルのエラーの ギャップ ラベルをクリックします。
  17. 修正オプション ドロップダウンリストから、ギャップ周りのサーフェスを抽出し編集 をクリックします。
  18. [選択エラーを処理] をクリックします。
  19. ドクター編集 ツールバーの 了解 をクリックします。

  20. エラーツリーギャップ 1 をクリックします。
  21. 修正オプション ドロップダウンリストの接線サーフェスでギャップを埋める をクリックします。
  22. [選択エラーを処理] をクリックします。
  23. [ソリッドのエラーを再チェック] をクリックします。

    ソリッドの外側エッジが、孔として示されます。

  24. 修正オプション ドロップダウンリストから 意図的な大きな孔を無視 をクリックします。
  25. [選択エラーを処理] をクリックします。
  26. 終了 をクリックします。
