サーフェスモーフィング

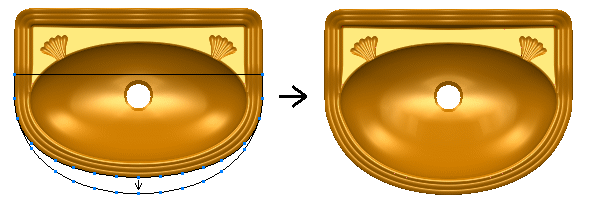

モーフィングにより、サーフェスグループを異なる形状に変換します。

完全に変形しても、サーフェス上の全ての詳細（フィレット、トリムなど）が損なわれることはありません。

モーフィングは、様々な用途で使用されます。

• モデルに勾配を追加
• へこみやスプリングバックなどの、製造プロセスで生じる歪みの補正
• デザインフィーチャーの追加
• ギャップの閉鎖などのローカル修正
• ソールを新規サーフェスにラップする、靴デザイン
• モデルに芸術的、審美的な変更を行うことで、既存のモデルを向上、活性化させることができます。

モデルの周りにポイント、カーブ、サーフェスを使用して、モーフィングを制御します。形状を大幅に変更するよりも、細かい修正を実行するためにモーフィングを使用すると、最良の結果が得られます。

注: ポイント、カーブ、サーフェスのモーフィング機能は、特許出願により、利用が制限されることがあります。Patent pending: GB2401213 Altering a CAD model.

次の方法で、サーフェスモーフィングを作成します。

1. モーフィングするサーフェスを選択します。
2. [編集]タブ > [モーフィング]パネル > [全て]を選択して、[サーフェスモーフィング]ダイアログを表示します。
3. このダイアログの関連タブを選択して、モーフィングを指定します。次の 4 つのモーフィング方法のいずれかを使用します。
   • シングルポイント
   • ポイント/平面
   • 2 カーブ
   • 2 サーフェス
