[アンダーカット領域選択]ページ

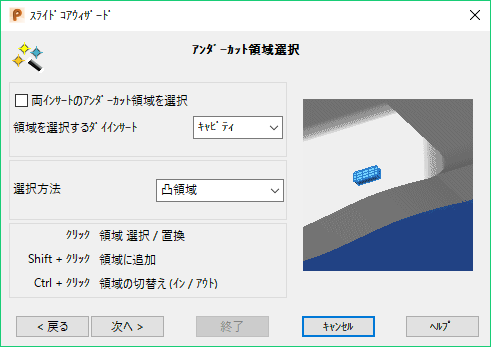

このページを使用して、ダイ インサートのアンダーカット領域を選択します。

  1. アンダーカット領域が、 に示すようにスプリット ラインにかかっている場合は、[両インサートのアンダーカット領域を選択]をクリックします。

  2. [領域を選択するダイインサート]を使用して、アンダーカットがあるダイ インサートを選択します。

    アンダーカットがスプリット ラインにかかっている場合は、コアとキャビティの両方のダイ インサートのアンダーカット領域を選択する必要があります。

    既存のコンタクト プロファイルがある場合は、アンダーカット領域を選択する必要はありません。アンダーカット領域は、コンタクト プロファイルを使用して自動選択されます。ただし、アンダーカットを選択すると、適切なアンダーカットがコンタクト プロファイルによって覆われていることがわかります。

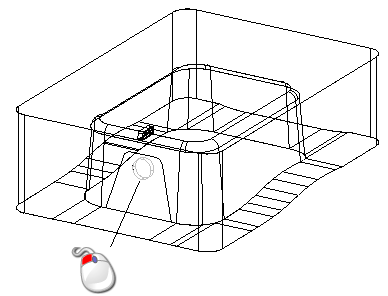

  3. ダイ インサートのアンダーカット領域を選択します。

  4. [次へ]をクリックして、[コンタクトプロファイル]ページに移動します。
