コンポーネントドローイングの孔の表に列を追加

次のいずれかの方法で、テンプレートに追加するストリングを検出します。

孔の ネジトップの直径 を表示する列を追加するためのマクロの記録方法

  1. モデルを選択します。
  2. [図面]タブ > [ドローイング]パネル > [新規]をクリックして、グラフィック ウィンドウの新規ドローイングを表示します。
  3. ドローイング上にオブジェクトを作成して、アクティブにします。
  4. [ホーム]タブ > [マクロ]パネル > [記録]をクリックします。マクロを記録 ダイアログが表示されます。
  5. マクロの適切なファイル名を入力します。

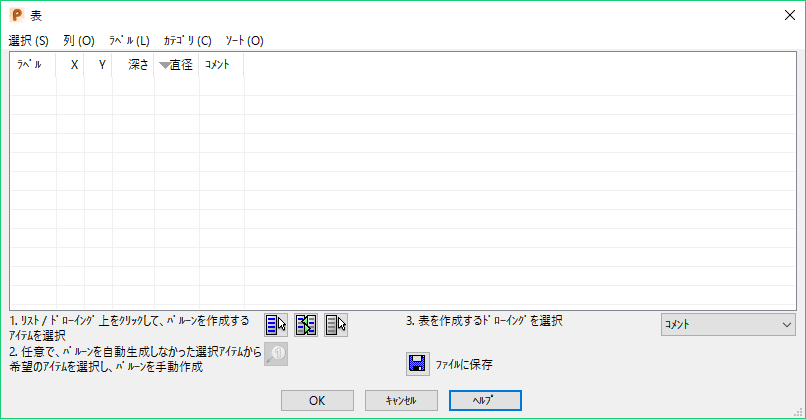

  6. [注釈]タブ > [表]パネル > [孔]をクリックして、[表]ダイアログを表示します。

  7. [列] > [ネジ詳細] > [ネジ上部直径]を選択して、オプションを選択します。
  8. OK をクリックします。
  9. [ホーム]タブ > [マクロ]パネル > [記録]をクリックすると、マクロ記録を中止します。
  10. マクロファイルをテキストエディターで開きます。コマンドは次のようになります。

    Create Schedule Schedule

    SCHEDCOLUMNS ON THREADTOPDIAMETER

    CANCEL

    挿入したアイテムは THREADTOPDIAMETER です。

    これを コンポーネントドローイング テンプレートに追加する必要があります。

  11. コンポーネントドローイングをカスタマイズ に説明されている方法で、component_drawing_template.psmodel を開きます。
  12. GA シートでのマテリアルの詳細（BOM）パラメーターを定義 に説明されている方法で、必要なドローイングテンプレートを開きます。ドローイングテンプレートに表が表示されます。

    component_sheet_plate_X － プレートコンポーネント

    component_sheet_userdefined_X － ユーザー定義コンポーネント

  13. 追加の列を表示する各ドローイングテンプレートで表リストをダブルクリックして、次のアイテムをリストに追加します。

    COLUMN THREADTOPDIAMETER

これにより、次回コンポーネントドローイングの作成時に新規列が表示されます。
