[ダイインサートを認識]ページ: [スライドコア]

このダイアログは、[コアタイプを選択]ページで[スライドコア]を選択すると表示されます。

ウィザードのこのページは、次の場合にはスキップされます。

• 2 つのインサートを選択することができ、モデルにスライド コア フィーチャーがない場合、[ダイインサートを認識]ページはウィザードから省略されます。
• DW_CORE および DW_CAVITY と呼ばれるソリッドまたはコンポーネントがモデルにある場合。これらのソリッドは、非表示になっていないか、無効のレベルになっていない場合、自動的に選択されます。これらの名前のソリッドは、Toolmaker を実行すると、Toolmakerによって自動的に生成されます。

このページで次のオプションを使用して、コア プレートとキャビティ プレートのダイ インサートを選択します。

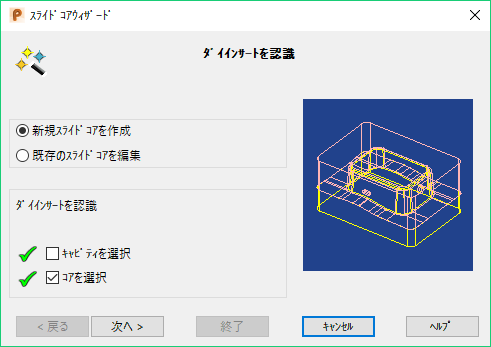

• [新規スライドコアを作成]:
  1. [新規スライドコアを作成]コア オプションを選択します。

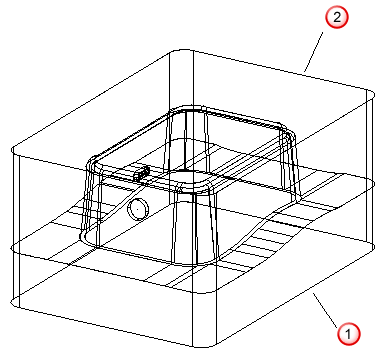

  2. [コアを選択]をクリックして、コア プレートのダイ インサートを選択します。
  3. ソリッド上のコアを選択します。
  4. [キャビティを選択]を選択します。
  5. ソリッド上のキャビティを選択します。



     共通のフェースに接する 2 つのソリッドまたはコンポーネントを選択することができます。

     シングルインスタンスでないコンポーネントを選択すると、[複数インスタンスコンポーネント選択]ダイアログが表示されます。

  6. [次]をクリックして、[スプリットサーフェス選択]ページに進みます。

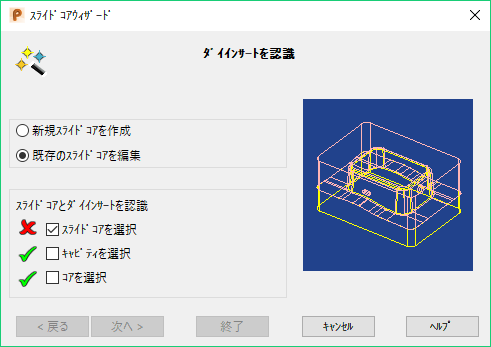

• [既存のスライドコアを編集]:
  1. [既存のスライドコアを編集]オプションを選択します。追加のオプションがダイアログに表示されます。
  2. [スライドコアを選択]を選択します。このオプションは、既存のスライド コアの[編集]を選択した場合に使用可能になります。
  3. 既存のスライド コアに相当するソリッドまたはコンポーネントを選択します。編集するためにスライド コアを選択すると、 が に変わります。
  4. [次]をクリックして、[スプリットサーフェス選択]ページに進みます。
