[スプリットサーフェス選択]ページ

コアおよびキャビティのプレートのダイ インサート上のスプリット サーフェスを選択するには、このページを使用します。

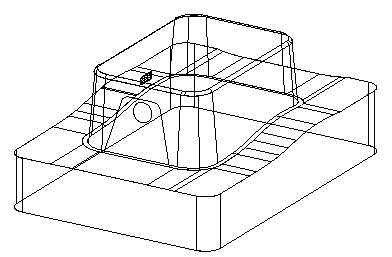

1. [コア]を選択します。そのプレートのダイ インサートが画面に表示され、もう 1 つは一時的に画面から削除されます。

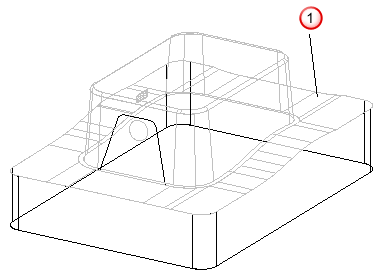

2. コア プレート上のスプリット サーフェスを選択します。

   ダイ インサートの上にカーソルを移動すると、領域が強調表示されます。この領域は、スプリット サーフェスを選択できる領域です。

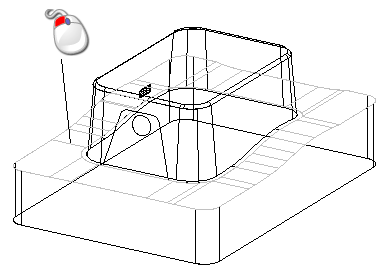

   • 強調表示された領域をクリックすると、その領域が選択され、色が変化します。既に選択されていた領域は、選択から削除されます。
   • シェーディング モードで、選択した領域を確認しやすくなります。
   • ウィザードに示されているように、[Shift]キーと[Ctrl]キーを使用して、現在の選択に対して領域を追加または除去することができます。
   • ボックス選択を使用して領域を選択することもできます。全体がボックス内に納まっているフェースのみが選択されます。これにより、フェースのグループの選択が容易になります。ボックス選択の使用時も、[Shift]キーと[Ctrl]キーを使用して領域を追加または削除することができます。

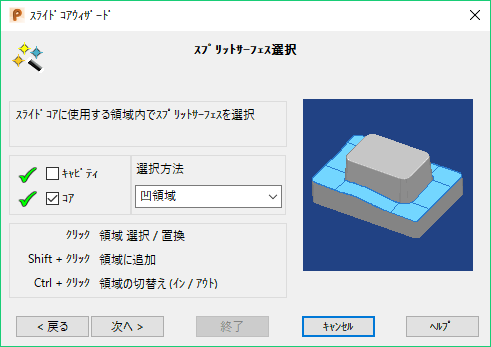

   4 つの[選択方法]により、強調表示される領域のタイプが決まります。

   • [凹領域]: ダイ インサートの凹領域を強調表示します。



   • [凸領域]: ダイ インサートの凸領域を強調表示します。



   • [連続領域]: 接線連続であるサーフェスの領域を選択します。
   • 単一フェース － 単一フェースのみを強調表示します。
3. [単一フェース] オプションを使用して、次のフェースを選択します。

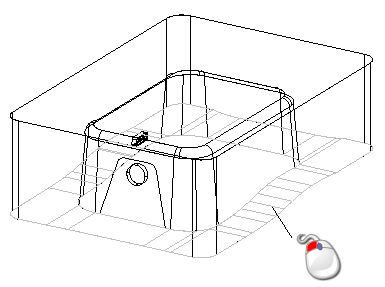

4. [キャビティ]を選択し、ダイ インサート上のスプリット サーフェスを選択します。これで、すべてのスプリット サーフェスではなく、スプリット サーフェスの一部を選択できるようになりました。



5. [次へ]をクリックすると、[アンダーカット領域選択]ページに進みます。
