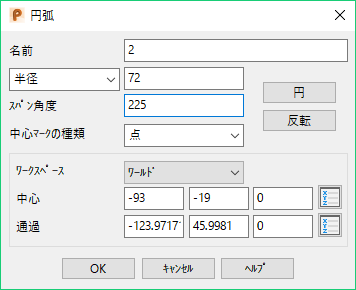

円弧ダイアログ

このダイアログを使用して、円弧を編集します。フィレット円弧の編集の場合、その内容が 2 つのラインに影響します。

ダイアログの表示中に他の円弧をクリックして、円弧選択を変更します。新規選択した円弧は、通常の方法で編集することができます。

注: 円弧ダイアログは、複数の円弧の編集にも使用されます。この場合、ダイアログの機能は若干異なります。

名前－選択円弧の名前を表示します。必要に応じて、新規名前を入力します。

半径 / 直径 －選択円弧の半径、または、直径を表示します。値は編集可能です。

スパン角度 －円弧のスパンを角度で表示します。値は編集可能です。

[中心マークの種類]: リストのオプションを選択して、円弧中心の表示方法(非表示、十字、点 )を指定します。

円－部分円弧を円に変換します。

反転－円弧を反転します。始点座標が終点座標、終点座標が始点座標になります。

ワークスペース －ドロップダウンリストから、円弧を編集するワークスペース（ワールド、または、アクティブ）を選択します。

中心－円弧の中心座標を表示します。値を編集するには、XYZ 座標を入力するか、[ポジション] ボタンをクリックして[ポジション]ダイアログを表示し、位置の入力ツールを使用します。

通過－円弧を通過させるポイントを指定します。円弧は、次に示すように、選択した通過ポイントに応じて編集されます

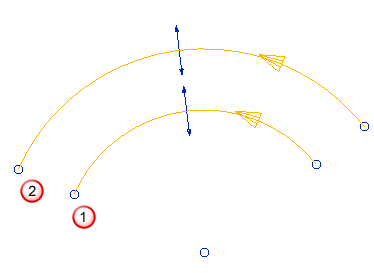

円弧が入力されたポイントを通過するよう編集され、終点の接線は元の円弧と同じように保持されます。

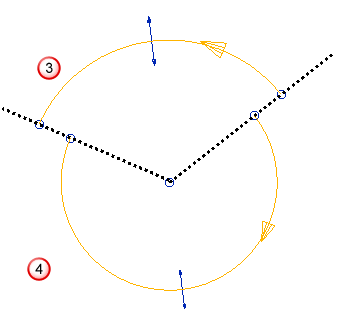

元の円弧の終点接線の外側で通過ポイントを選択した場合、円弧は反転します。

終点の接線は、元の円弧と編集された円弧と同じように保持されます。
