ドロービード サーフェスは、形成処理中、所定の位置にメタルを固定するためのリッジです。通常、パーツのコーナーに作成されます。

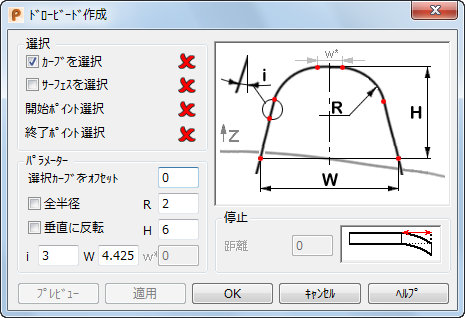

- [サーフェス]タブ > [製造]パネル > [加工] > [ドロービード]を選択して、[ドロービード作成]ダイアログを表示します。
- ダイアログのオプションを使用して、ドロービードを定義します。
選択 － ドロービードサーフェスの作成に使用するカーブ、サーフェス、ポイントを選択します。
- カーブを選択 － 使用するカーブを選択します。
- サーフェスを選択 － 使用するサーフェスを選択します。
- 開始ポイント選択 － アイコンが
から
に変わり、開始ポイントが選択されたことが示されます。
- 終了ポイント選択 － アイコンが から に変わり、終了ポイントが選択されたことが示されます。
パラメーター － ドロービードサーフェスの形状とサイズを変更します。
- 選択カーブをオフセット － 指定の値で、選択カーブをオフセットします。
- 全半径 － 半径 R が輪郭に適用され、w* は 0 になります。
- R － 輪郭の半径です。
- 垂直に反転 － ドロービードは -Z 方向に作成されます。
- H － 輪郭の高さです。
- i － 輪郭のサイドの角度です。
- W － 輪郭の底部の幅です。
- w* － 輪郭の上部の幅です。この値は、全半径 を選択した場合、自動的に 0 になります。
プレビュー － 作成結果をプレビューします。 変更すると、その変更を再びプレビューすることができます。
適用 － 結果を適用します。
停止 － ドロービードサーフェスの終点を、指定の距離までテーパーします。
[距離]: テーパーの適用距離を指定します。
- ドロービード の設定が終了したら､OK をクリックします｡
