パワーフィーチャー要約の使用

[パワーフィーチャ要約]ダイアログを使用して、パワー フィーチャーの適用方法を指定することができます。次の例は、ダイアログの使用による、ソースコンポーネントとターゲットコンポーネントの交差の制御について示します。

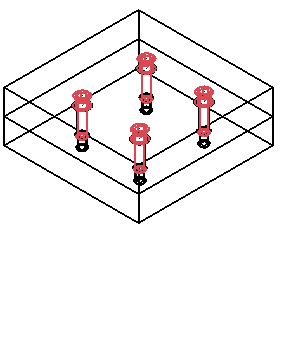

1. 平面モールドベースを作成し、[アセンブリ]タブ > [コンポーネント]パネル > [ウィザード]を使用して、ネジを配置します。次の例では、4 つの Hasco Z31 ネジを使用しています。
2. [アセンブリ]タブ > [パワーフィーチャ]パネル > [生成]を選択します。

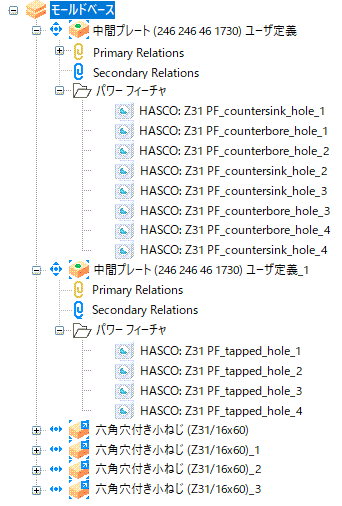

   パワー フィーチャーが自動的に生成され、モデルとアセンブリ ツリーが更新されます。



3. [アセンブリ]タブ > [パワーフィーチャ]パネル > [要約]をクリックします。

   パワーフィーチャー要約 ダイアログが表示されます。

4. ドロップダウンリストから ソースコンポーネント を選択して、ダイアログで、他の変更を行うオプションを使用します。
5. OK をクリックして変更を了解し、ダイアログを閉じます。
