[リレーション]コンテキスト メニューを使用してリレーションを編集

リレーション コンテキストメニューを使用して、リレーションを編集、または、削除します。

アセンブリ ツリーで次のいずれかを右クリックして、[リレーション]コンテキスト メニューを表示します。

• 第 1 リレーションブランチ
• 第 2 リレーションブランチ
• リレーション（例: 一致、垂直）

[リレーション]コンテキスト メニューには、選択されたアイテムに応じて、次のオプションの組み合わせが表示されます。

• 作成 － リレーションを作成 ダイアログを表示します。
• 削除 － リレーションを削除します。
• 情報 － 選択オブジェクトとリレーションの詳細を記載した 情報 ダイアログを表示します。
• 編集 － リレーションを編集 ツールバーを表示します。これを使用して、第 1 リレーションと第 2 リレーションを編集できます。
• 非表示 － 2 つのコンポーネント間のリレーションを削除します。

  アイコンが、第 1 リレーションと対応する第 2 リレーションの横に表示され、非表示であることを示します。

  リレーションを再び表示するには、アセンブリ ツリーでリレーションを右クリックして、[非表示]を選択します。

• [分解]: 分解操作に現行リレーションを含めるか、分解操作から現行リレーションを除外します。

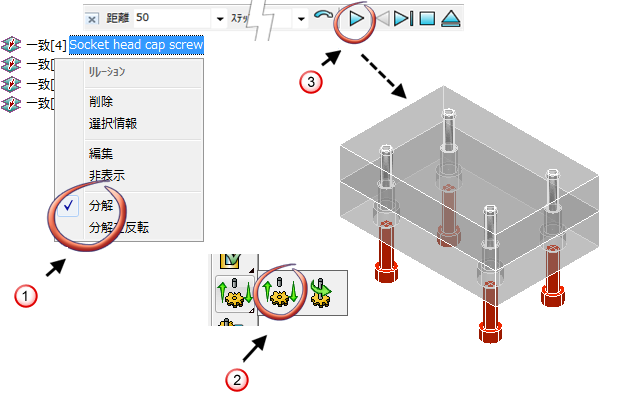

  アセンブリを分解して、コンポーネントを確認することができます。サンプル

  1. アセンブリ ツリーでリレーションを選択します。
  2. リレーションを右クリックし、コンテキスト メニューから [分解]を選択します。
  3. [アセンブリ]タブ > [修正]パネル > [距離分解]をクリックして、[分解]ツールバーを表示します。
  4. [分解]ツールバーの を選択して、分解操作を実行します。選択したリレーションの第 2 コンポーネントが、分解操作に追加されます。
• [分解を反転]: コンポーネントを分解する方向を切り替えます。
  注: このオプションは、[分解]が選択されているときにのみ使用することができます。

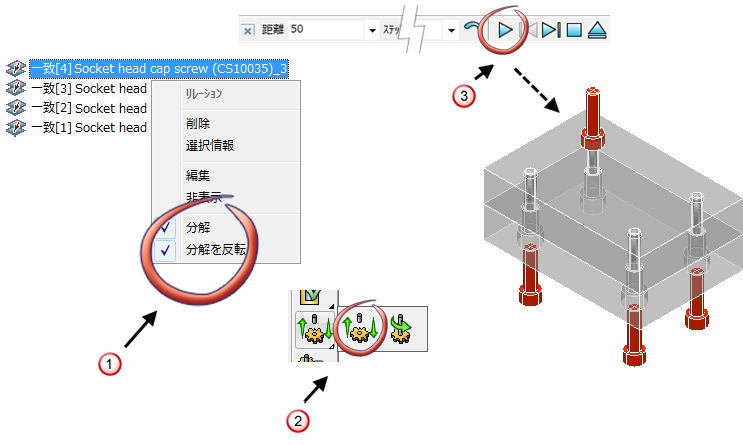

  1. アセンブリ ツリーでリレーションを選択します。
  2. リレーションを右クリックし、コンテキスト メニューから[分解を反転]を選択します。
  3. [アセンブリ]タブ > [修正]パネル > [距離分解]をクリックして、[分解]ツールバーを表示します。
  4. [分解]ツールバーの を選択して、分解操作を実行します。

     選択したリレーションの第 2 コンポーネントが、もう一方のコンポーネントとは反対方向に分解されます。
