既存のフィレット、または、複数のフィレット を編集します。
次の方法で、フィレットを編集します。
- ツリーで[フィレットフィーチャ]

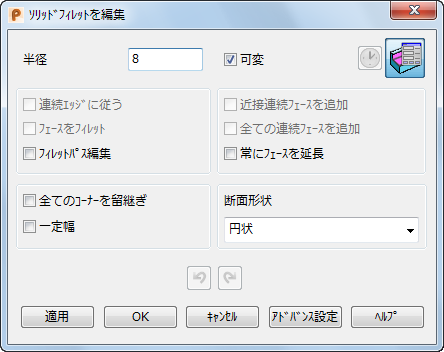

アイコンをダブルクリックすると、[ソリッドフィレットを編集]ダイアログが表示されます。
- このダイアログを使用してフィレットを編集します。次の操作が可能です。
- 可変半径フィレットを一定半径フィレットに変更します。可変 オプションを選択解除し、半径 ボックスに新規値を入力します。
- 一定半径フィレットを可変半径フィレットに変更します。アドバンス を選択して、可変半径フィレット ダイアログを表示するか、変数 オプションを選択して、フィレット沿いに新規半径値を挿入します。
- フィレットパスを編集します。フィレットパス編集 を選択して、フィレットのオリジナルパスを強調表示します。既存のパスを調整するか、完全に新規のパスを作成します。
- 一定幅 オプションを使用して、フィレットの幅を一定に編集します。
- 新規 断面形状 を選択します。
- 新規フィレットを作成するように、フィレットの新規パスを選択します。
