拡張サーフェスを作成

一連のサーフェスに接する新規サーフェスを共通のエッジ沿いに作成して、サーフェスを拡張することができます。

1. サーフェスのサーフェス法線を配置します。

   一般的に、サーフェスの法線は、常にマテリアルの外側を向くよう設定します。

   必要に応じてサーフェス法線を反転することで、隣接する 2 つのサーフェスの外側が一致していることを確認します。

   サーフェスのサーフェス法線によって、拡張サーフェスの方向が決まります。

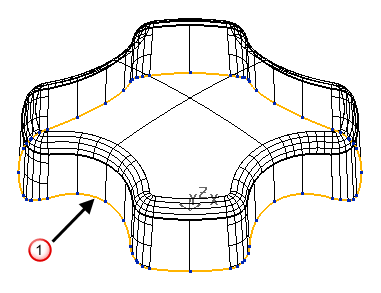

2. サーフェスのエッジから、コンポジットカーブを作成します。



   サーフェスからコンポジットカーブを作成する場合、サーフェスの接線データは、コンポジットカーブの定義と共に保管されます。

3. コンポジットカーブを選択します。
4. [サーフェス]タブ > [製造]パネル > [拡張]をクリックします。
5. [サーフェスを拡張]ダイアログを使用してサーフェスを拡張します。
