ソリッドを分割

次のいずれかの方法を使用して、ソリッドを分割します。

• 事前選択されたカッターを使用 － アクティブソリッドと事前選択されたカッターがある場合、ソリッド分割 ダイアログは表示されず、ソリッドは、デフォルトの設定によって分割されます。

  カッターとして、次のオブジェクトが事前選択されます。

  • 非アクティブソリッド － 操作を実行すると、非アクティブソリッドはなくなります。
  • ソリッドフェース
  • サーフェスPowerShape は、サーフェスを使用してアクティブ ソリッドを分割する前に、自動的にそのサーフェスをソリッドに変換します。 － 操作を実行すると、サーフェスはなくなります。
  • シンボル － シンボル内の全てのソリッドとサーフェスはコピーされ、 これを使用してアクティブソリッドを分割します。シンボル自体は、変更も削除もされません。
  • ワークプレーン
• 事前選択したアクティブ ソリッドおよびカッターなし
• 複数フェースを使用

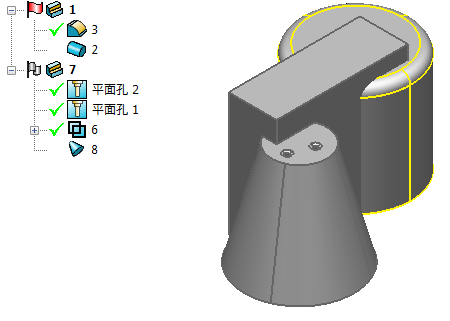

分割操作により、(上部ブーリアン フィーチャーの追加とともに)コピーされた履歴ツリーとソリッドの関連付けはなくなります。次の例では、2 つのソリッドを示します。

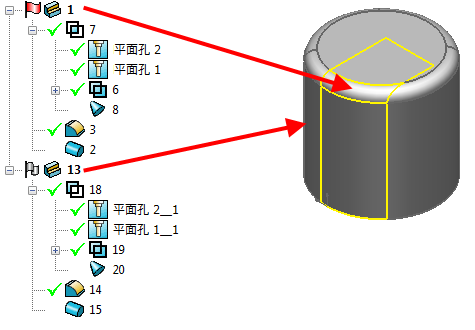

• [ソリッド]タブ > [フィーチャ]パネル > [分割]を使用すると、ソリッドが分割され、コピーされた履歴ツリーと関連付けられていないソリッドが作成されます。
