相対ビューを作成

相対ビューとは、既存のビューの側面からのモデルの投影です。

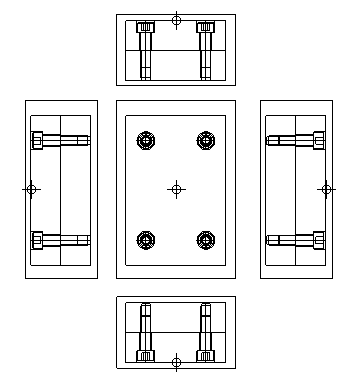

下の図は、モデルの上部ビューの 4 つの相対ビュー(三角投影法を使用)を示しています。

次の方法で、相対ビューを作成します。

1. 最低 1 つのビューを持つドローイングがあることを確認します。

   開いているドローイングがない場合、ドローイングを作成 するか、既存のドローイングを開く 必要があります。

   ドローイングにビューがない場合、シングルビューを作成 します。

2. [図面]タブ > [ビュー]パネル > [相対]をクリックします。

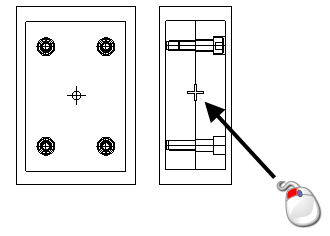

3. ドローイングのビュー上に、マウスを配置します。カーソルが矢印に変化して、既存のビューに対する新規ビューの方向を示します。



   ビューの周りでマウスを動かすと、矢印がその他の相対ビューへの方向に変化します。

   ビューの角にマウスを移動して､アイソメトリックビュー を作成することもできます｡

4. 矢印を希望の方向に配置して、マウスをクリックします。指定の側面に新規相対ビューが表示され、配置可能になります。

   [オプション]ダイアログ ボックスの[一般]ページで[三角法]オプションが選択されているかどうかに応じて、側面ビューが表示されます。

5. ドローイング上でクリックして、新規ビューを配置します。

   新規ビューは通常、投影元のビューのエッジの横に作成されます。
