追加サーフェスを作成

注: この機能は、お使いのライセンスにより、利用できない場合があります。

追加サーフェスを作成するには:

追加サーフェスの作成に使用する、バインダーサーフェスと、サーフェスを選択します。
注: バインダーサーフェスを後から選択することはできないため、このステップは重要です。
[サーフェス]タブ > [製造]パネル > [加工] > [追加]を選択すると、バインダーサーフェスが事前選択されている[追加サーフェスを作成]ダイアログが表示されます。
ダイアログのオプションを使用して、サーフェスの作成時に使用する設定を入力します。
[OK]をクリックすると、サーフェスが作成されます。

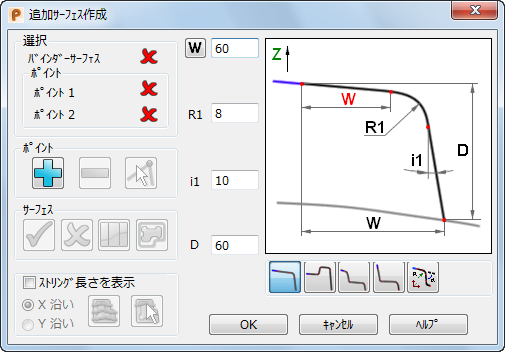

ダイアログボックスのオプションは次のように使用されます。

選択

このセクションで、使用するサーフェスとポイントを識別します。

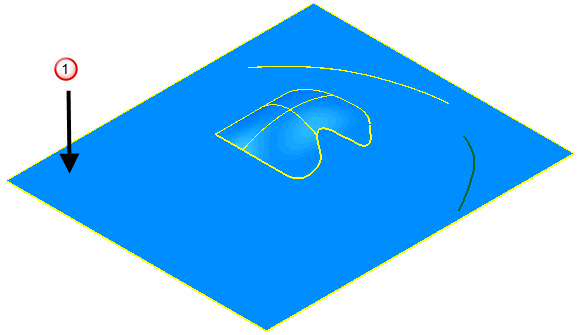

バインダーサーフェス （または、ブランクホルダーサーフェス）を選択します。バインダーサーフェスは、パーツより大きく、パーツの下に配置されている必要があります。バインダーサーフェスは、ダイアログを開く前に選択しておかなければいけません。

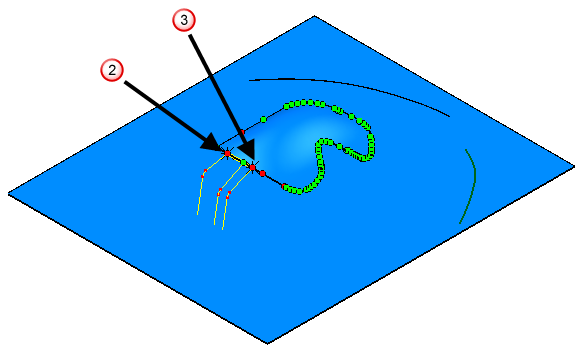

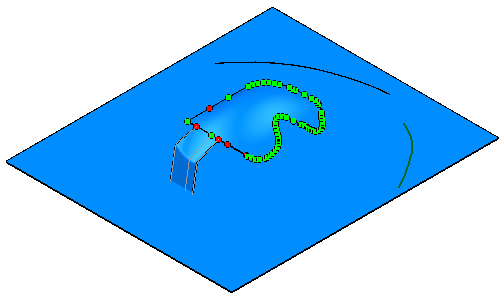

追加サーフェスの作成に使用する ポイント 1 を選択します。次図のに該当します。
追加サーフェスの作成に使用する ポイント 2 を選択します。次図のに該当します。

このセクションで、ポイントの追加と削除を実行します。

パーツに追加のエッジを固定するために、モデル上に緑のポイントが必要になります。緑のポイントを削除すると、オーバーラップ、または、ギャップが発生します。赤のポイントは不要なポイントであるため、削除しても問題ありません。

追加のバウンダリーポイントを挿入

バウンダリーカーブから単一、または、複数ポイントを削除

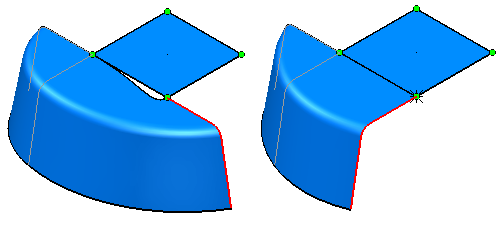

鋭角のサーフェスの代替候補を確認

注: 追加サーフェスの作成前後のどちらでもポイントの追加と削除が可能です。追加サーフェスの作成後にポイントを編集する場合は、ポイント 1 と ポイント 2 を選択してから

をクリックして追加サーフェスを作成します。

輪郭ボタンを使用して、適切な輪郭を選択します。

輪郭が青い場合、選択した輪郭タイプは使用できません。輪郭が黄色い場合、選択した輪郭は使用できます。利用可能な寸法オプションは、選択した輪郭により異なります。深さ（D）は、追加サーフェスがバインダーサーフェスと交差するように自動的に計算されます。

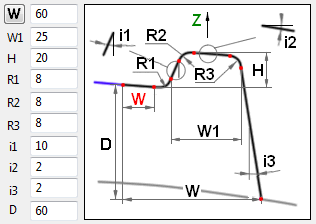

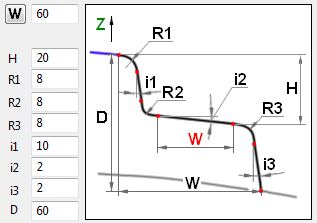

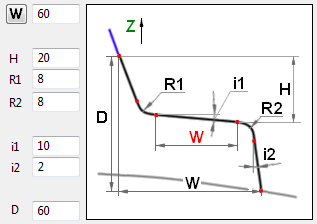

－この輪郭を選択すると、次の寸法オプションが利用可能になります。

－パラメトリックカーブ編集を開きます。パラメトリックカーブ編集のオプションを使用して、選択した輪郭を編集します。[パラメトリックカーブ編集]ダイアログボックス上のボタンは[2D カーブ編集]ツールバー上にも表示されます。

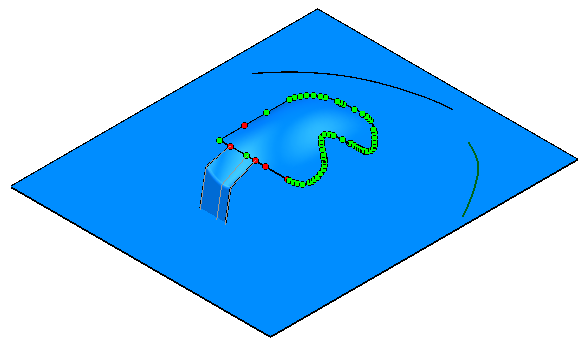

－黒と赤の幅をクリックして切替えます。異なる幅を使用して 2 つの結果を提供しますが、残りのパラメーターは同じになります。

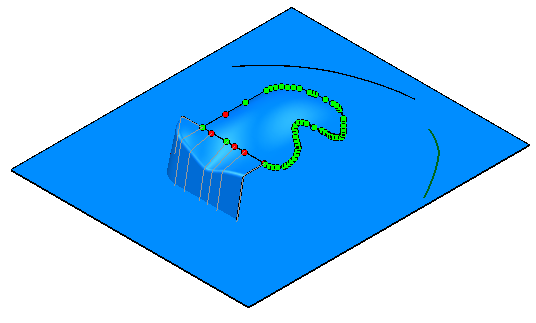

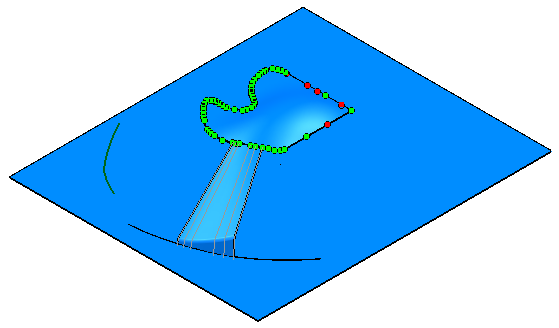

－追加サーフェスを作成します。

－現行選択追加サーフェスを削除します。追加サーフェスを選択し、サーフェスをクリック、または、ラテラル上のポイントをクリックして削除することができます。Delete キーを使用して、選択した追加サーフェスを削除することもできます。

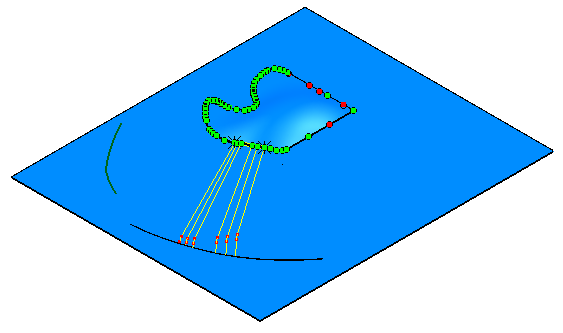

－接続する 2 サーフェス間の任意のバウンダリーポイントをクリックします。クリックして接続サーフェスを作成します。ダイアログのボタン、または、Delete キーを使用して、接続サーフェスを削除することができます。

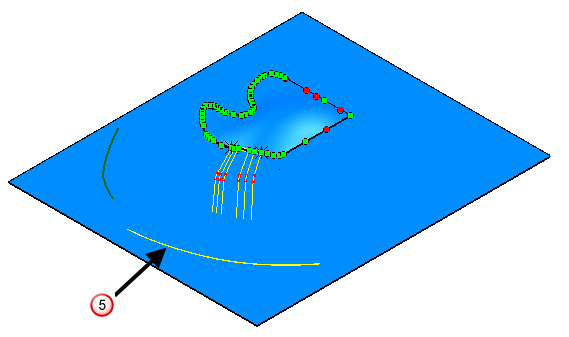

－ PO ライン（パンチオープンライン）は追加サーフェスとバインダーサーフェスの交点で、一般的にカーブ、または、コンポジットカーブになります。

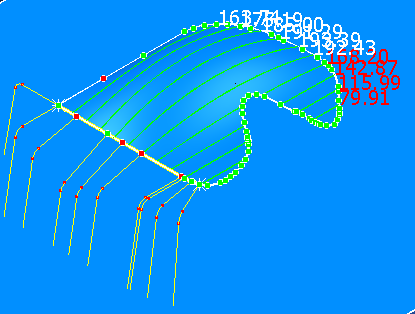

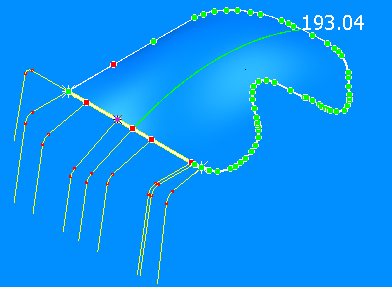

注: 「ストリング長さを表示」オプションを選択解除すると、または、追加サーフェスダイアログを閉じると、全ての傾斜したストリングとラベルが削除されます。
