ビューのコンポーネントをラベル付け

1 つのビュー内で全てのコンポーネントをラベル付けすると、ビューが複雑になる場合があります。異なるコンポーネントを異なるビュー内でラベル付けして、ビューをより明瞭に表示できるようにします。

次の方法で、異なるビューでコンポーネントをラベル付けします。

1. マテリアルの詳細 ダイアログで、ラベル付けするコンポーネントの行を全て選択します。
2. [部品表]ダイアログ ボックスの[ラベル]メニューを選択します。
3. 使用するラベルのタイプを選択します。
4. マテリアルの詳細をドローイング上に作成、または、ファイルに保存します。 ボタンで、データを Microsoft Excel 埋込みスプレッドシートとして保存、または、OLE ファイルとしてドローイング内にマテリアルの詳細を作成します。
   • ドローイング上に作成 － ドローイング上で、マテリアルの詳細を配置する箇所をクリックします。マテリアルの詳細を、psmodel に埋込まれた OLE ファイルとして作成します。

     ドローイング内にマテリアルの詳細が既に作成されている場合、このオプションはさらにマテリアルの詳細を作成します。

   • ファイルに保存 － マテリアルの詳細 を、Microsoft Excel スプレッドシート（.xls）として作成します。名前を付けて保存ダイアログが表示されます。ファイル名を指定し、マテリアルの詳細を保存するドライブとフォルダを選択します。
5. ラベルが生成され、マテリアルの詳細 ダイアログに表示されます。また、選択ビューにバルーンが表示されます。

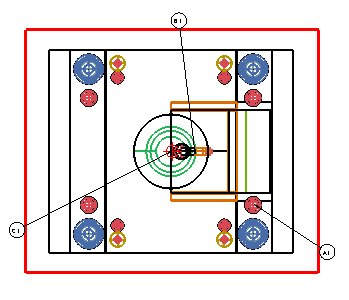

   次図の例では、ラベル付けしたアセンブリのビューを示しています。マテリアルの詳細 ダイアログにラベルが表示されています。





6. マテリアルの詳細 ダイアログでラベル付けされたコンポーネントをクリックすると、そのコンポーネントがビューで強調表示されます。また、ビューでコンポーネントをクリックすると、そのコンポーネントが マテリアルの詳細 ダイアログで強調表示されます。

ヒント: マテリアルの詳細 ダイアログに各アイテムのいずれか 1 つのみを表示し、ラベル付けする場合、量でデータをソートします（コンポーネント列の一部には、量は入力されていません）。これは、コンポーネントの最初のインスタンスが合計数量を表示するためです。これらの行を表示しない場合、表示 メニューの「選択を非表示」を使用します。

注: コンポーネントのラベル付けの際にデータがソートされていると、同一のデータには同じラベルシリーズが付けられます。これを上書きする場合、それらのコンポーネントを再びラベル付けします。
