次のいずれかの方法で、選択したシンボルを編集します。
- 選択したシンボルを個別のオブジェクトに変換するには、[ホーム]タブ > [ユーティリティ]パネル > [変換] > [シンボル]をクリックします。
- シンボルをダブルクリックすると、[シンボル編集]ダイアログ ボックスが表示されます。
このダイアログを使用して、選択したビューを編集します。
- 名前 － 選択シンボルの名前を入力します。
- ピンにおける位置 － 選択したピンの名前です。
- X、Y、Z: 選択したピンの座標値が表示されます。ピンの座標を変更するか、または
をクリックすると表示される[位置]ダイアログ ボックスを使用してシンボルの位置を移動します。
- シンボルを右クリックして、シンボルに利用可能な編集オプションを含むコンテキストメニューを表示します。コンテキストメニューの上部には、シンボルの名前と、配置されているレベルが表示されます。
- 変換 － 選択したシンボルを個別のオブジェクトに変換します。
- 修正 － シンボル編集 ダイアログを表示します。
- スケール拘束 － シンボルに拘束を設定 ダイアログを表示して、選択したシンボルに拘束を設定します。

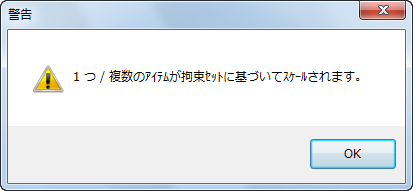

注: 選択アイテムにスケール拘束がある場合に、[編集]タブ > [変換]パネル > [スケール]を使用して、複数のオブジェクトをスケールすると、次の警告メッセージが表示されます。
注: シンボル定義 の作成時に アイテムを保存 を選択した場合、オブジェクト定義からシンボルへのリンクは失われます。
