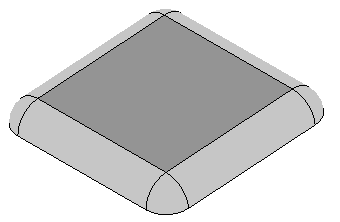

コーナーを含むシングルフィレットを留継ぎに編集するか、コーナーで丸みを付けるようにできます。
多くのフィレットが接続する領域では、留継ぎ、または、スムースな n 個の側面を持つコーナーサーフェスを作成することができます。

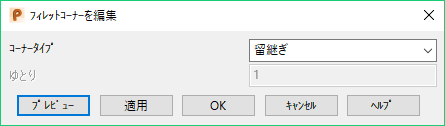

- [サーフェス]タブ > [製造]パネル > [フィレット] > [フィレットコーナー]をクリックすると、[フィレットコーナーを編集]ダイアログ ボックスが表示されます。
- このダイアログを使用して、フィレットのコーナーを編集します。
コーナータイプ － コーナーフィレットに適用する操作を選択します。次のオプションがあります。
- 留継ぎ － 選択フィレットに留継ぎコーナーを作成します。

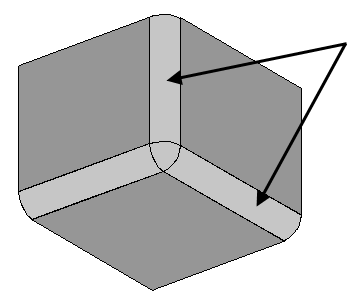

例えば、次のフィレットのコーナーを編集します。
すると、次のようになります。
- 丸型 － 丸型のコーナーフィレットを作成します。コーナーを含むフィレットと、コーナーフィレットに分岐するフィレットを選択します。
コーナーを持つフィレットを含む複数サーフェスを選択することができます。
必要な場合、ゆとり ボックスに数を入力します。
- n 辺 － 多くのフィレットが接続する場所では、このオプションはフィレットを互いにトリムして（n 個の辺の孔を形成）、スムースサーフェスで孔を自動的に埋めます。
例えば、次のフィレットのコーナーを編集します。
すると、次のようになります。
- プレビュー － ダイアログの現在の設定内容を使用して、編集したコーナーフィレットを表示します。ダイアログの設定や選択したサーフェスは、必要なプレビューになるまで、変更することができます。
- 適用 － コーナーが編集されます。
- 留継ぎ － 選択フィレットに留継ぎコーナーを作成します。
- OK をクリックして変更を保存し、ダイアログを閉じます。
