ブレンドサーフェスを作成

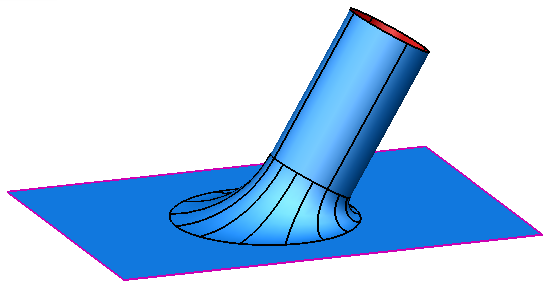

ブレンドサーフェスは、1 つのサーフェスからサーフェスのグループ上に滑らかな接続面を作成します。その面は第 1 のサーフェスから接線性を保って離れ、サーフェス間の滑らかな接続を確保するようにサーフェスのグループに接続します。

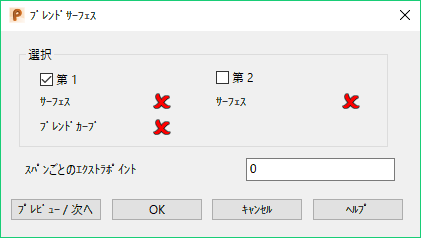

1. [サーフェス]タブ > [製造]パネル > [フィレット] > [ブレンド]をクリックすると、[ブレンドサーフェス]ダイアログ ボックスが表示されます。
2. このダイアログを使用して、ブレンド サーフェスを作成します。

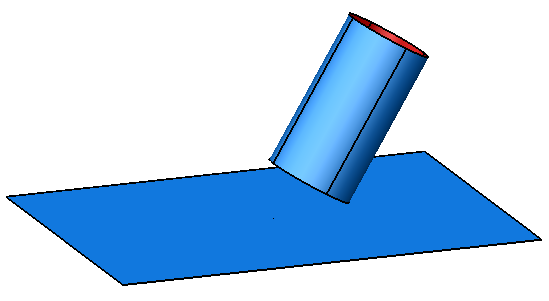

   次のサーフェスを例として使用します。



   [選択]: ブレンドするサーフェスを選択します。

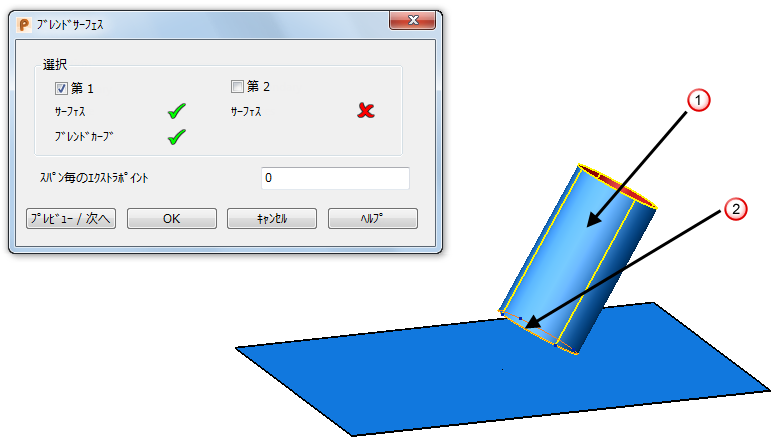

   • 第 1 － ブレンドサーフェスが開始される箇所からブレンドするサーフェスと、ブレンドサーフェスが開始される箇所からそのカーブの 1 つを選択します。 と カーブ からブレンドするサーフェスを選択します。



   注: カーブは、サーフェス上のどのカーブでもよく、終了カーブである必要はありません。

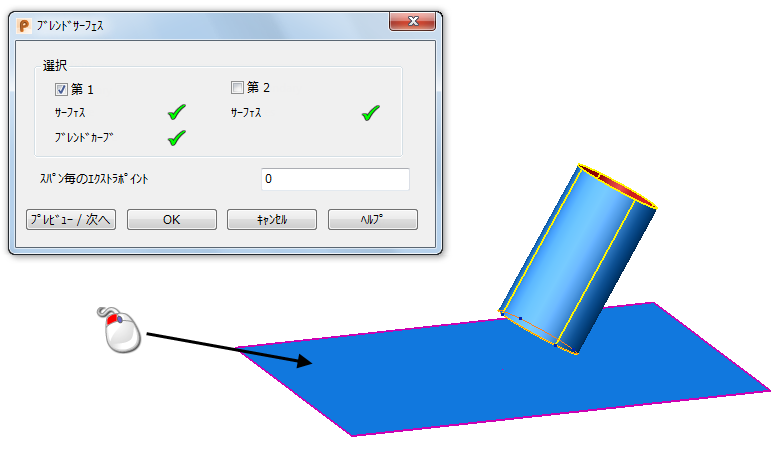

   • 第 2 － ブレンドするサーフェスグループを選択します。このオプションを選択し、1 つ、または、複数のサーフェスを選択します。



   • スパンごとのエクストラポイント － ブレンドカーブにより、ブレンドサーフェス上の終了カーブの 1 つを定義します。この終了カーブの各スパンにエクストラポイントを追加することができます。

     次の例では、ブレンドに、スパン当たりのエクストラポイントは追加されていません。

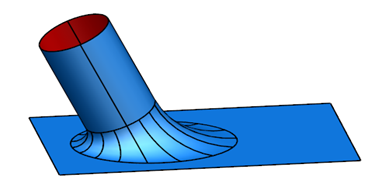

     次の例では、ブレンドに、スパン当たり ３つのエクストラポイントが追加されています。



     注: スパン当たりのエクストラポイントが追加されていない場合、ブレンドサーフェスはトレランスに対して作成され、エクストラポイントを追加することができます。0 以外の値を指定する場合、その値に対してスパン当たりのポイント数を制限し、ブレンドサーフェスはトレランスに対するものではない場合があります。

     選択したポイント数は、ブレンドされるサーフェスの複雑さを反映します。サーフェスがスムースである場合、比較的少ないポイントでも良好な一致を得られます。一方で、サーフェスが屈曲、波型、凹凸になっている場合には、適切なサーフェスの一致を得るために、より多くのポイントが必要になります。

   • [プレビュー / 次へ]: ダイアログでの定義に従って、ブレンド サーフェスが表示されます。オブジェクト選択、または、スパンごとのエクストラポイント 数を変更してこのボタンをクリックすると、ブレンドサーフェスのプレビューが更新されます。変更を行わずにこのボタンをクリックすると、ブレンドサーフェスの次の候補が表示されます。ブレンドサーフェスにより、ブレンドカーブが、第 1 の候補に対して反対方向になります。
3. [OK]をクリックすると、サーフェスが作成され、ダイアログが閉じます。
