位置合わせプロセスでは、要素をグリッドとレベルに投影するだけでなく、解析要素が定義された許容差内にある場合はルールベースの自動化ロジックに基づいて解析要素をグリッドの交点までトリムまたは延長します。
「グリッドとレベルを使用して建物全体の解析モデルを位置合わせする」を参照してください

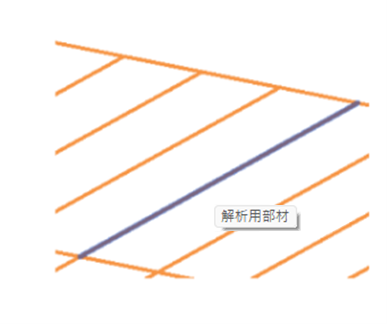

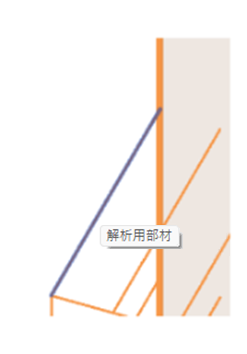

ただし、解析要素がこれらの許容差内にない場合があります。このような場合、解析要素は、関連付けられている物理要素が接続されるときに、オブジェクト固有のルールを使用して接続されます。
これらのルールでは、次のような特定の事例を探します。
- 壁の交差。
- メインの梁とそれを支持する壁および柱の接続。
- 二次梁とそれを支持する梁の接続。

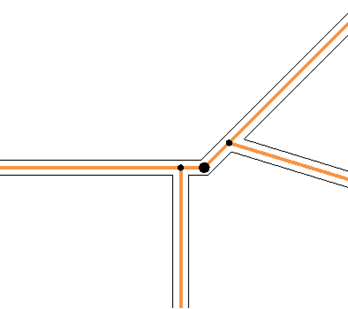

壁の交差
壁の交差のルールは、接続されている物理的な壁のうち、接続されていない関連付けられた解析要素を持つものを探します。
これらの要素は接続されます。
メインの梁とそれを支持する壁および柱の接続
このルールは、物理的な壁や柱に終端で接続されている物理的な梁のうち、接続されていない関連付けられた解析要素を持つものを検索します。
これらの要素は接続されます。
二次梁とそれを支持する梁の接続
このルールは、他の物理的な梁の終端によって支持されている物理的な梁のうち、接続されていない関連付けられた解析要素を持つものを探します。
これらの要素は接続されます。
