덕트 세그먼트 끊기 또는 병합

덕트 세그먼트를 끊거나 병합할 수 있습니다. 또한 덕트 세그먼트를 그리는 경우 자동으로 끊어지도록 선택할 수 있습니다.

기존 덕트 세그먼트의 특정 위치에 단일 끊기를 적용하려면

1. 명령행에 break를 입력합니다.
2. 연결을 끊을 덕트 세그먼트를 선택합니다.
3. f(첫 번째 점)를 입력하고 세그먼트의 첫 번째 끊기 위치를 지정합니다.
4. @를 입력하여 첫 번째와 동일하게 두 번째 끊기 위치를 지정합니다.

   이렇게 하면 세그먼트에 한 번에 끊기만 적용되며 새 세그먼트 간의 연결은 유지됩니다.

다중 덕트 세그먼트를 끊거나 병합하려면

5. 끊거나 병합할 덕트를 선택하고 덕트 탭수정 패널덕트 길이를 클릭합니다. 찾기

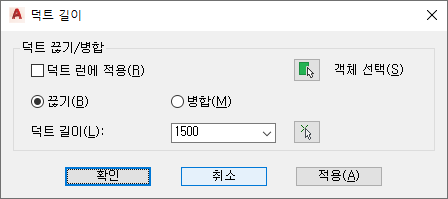

6. 덕트 길이 대화상자에서 작업을 지정합니다.

   원하는 작업…	할 일...
   전체 런에 해당 길이 적용	덕트 런에 적용을 선택합니다.
   수정할 덕트 세그먼트를 수동으로 선택	(객체 선택)을 클릭하고 끊거나 병합할 특정 세그먼트를 선택합니다.
   세그먼트 끊기	끊기를 선택하고 덕트 길이 값을 입력합니다. (길이 선택)을 클릭하고 새 길이의 시작점과 끝점을 지정할 수도 있습니다.
   다중 세그먼트 병합	병합을 선택하고 객체 선택 아이콘을 클릭한 후 병합할 세그먼트를 선택합니다. 주: 세그먼트를 병합할 때에는 세그먼트 결합을 위해 부속을 교차할 수 없습니다.

7. 덕트 런 그리기에 설명된 대로 새 덕트 런을 시작합니다.
8. 특성 팔레트 크기 조정 절단 길이 지정 예를 클릭합니다.
9. 절단 길이 지정 절단 길이에서 원하는 길이를 선택합니다.
