프로젝트에 대해 작성된 직교 도면을 표시합니다.

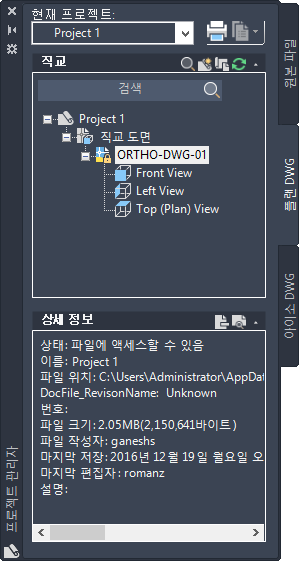

직교 패널
프로젝트의 직교 도면에 대한 전체 구성을 설정합니다.
도면 및 폴더를 추가, 제거 및 재정리할 수 있습니다. 도면 또는 폴더를 선택하여 해당 데이터를 보고서에 포함할 수도 있습니다.
- 직교 패널 도구막대
-
도면을 열고, 추가하고, 링크하고, 복사하는 버튼을 제공합니다.
-
새 직교 DWG. 새 DWG 대화상자를 표시합니다. 여기서 기본 템플릿을 기반으로 새 도면을 작성하여 프로젝트 트리에 추가할 수 있습니다. - 프로젝트에 직교 DWG 복사.
도면 선택 대화상자를 엽니다. 여기서 하나 이상의 파일을 선택하여 프로젝트에 복사할 수 있습니다.
-
- 프로젝트 트리 노드
-
프로젝트 트리의 각 노드는 특정 아이콘으로 지정됩니다.
-
프로젝트 노드. 프로젝트 트리 계층 내 최상위 수준의 구성 단위를 나타냅니다. -
직교 폴더 노드. 제거할 수 없는 기본 폴더를 나타냅니다. 이 폴더 내에 내포된 폴더를 추가할 수 있습니다. -
도면 노드. 프로젝트의 도면을 나타냅니다. -
잠긴 도면 노드. 현재 편집 중인 도면을 나타냅니다. -
누락되거나 변경된 도면 노드. 제거되거나 변경된 참조 도면을 나타냅니다. 도면을 찾으려면 누락된 도면 노드를 마우스 오른쪽 버튼으로 클릭하고 도면 특성을 클릭합니다. 도면을 업데이트하려면 노드를 마우스 오른쪽 버튼으로 클릭하고 뷰 유효성 검사를 클릭합니다. -
직교 뷰 노드. 음영처리된 영역에 투영된 뷰가 표시됩니다. 참조된 모형을 변경한 경우 노드를 마우스 오른쪽 버튼으로 클릭하여 뷰의 유효성을 검사할 수 있습니다. 그러면 이 영역이 빨간색으로 바뀝니다. 도면을 업데이트하려면 노드를 마우스 오른쪽 버튼으로 클릭하고 뷰 업데이트를 클릭합니다.
-
