시작하기 전에 P&ID 도면이 최신 버전이고 사용 가능한지 확인합니다.
주: 자리 표시자 부품을 사용하는 경우 P&ID에 대해 모형의 유효성을 검사하지 않습니다. 자리 표시자 부품은 무시됩니다. 그러나 모형에서 단독으로 검사를 실행하여 자리 표시자 부품을 찾아 실제 부품으로 대치할 수는 있습니다. 그런 다음 P&ID에 대해 모형의 유효성을 검사할 수 있습니다.
- 프로젝트 관리자에서 유효성을 검사할 모형을 마우스 오른쪽 버튼으로 클릭합니다. 유효성 검사를 클릭합니다. 주: 전체 프로젝트의 유효성을 검사하려면 대신 프로젝트 노드를 마우스 오른쪽 버튼으로 클릭합니다.
- 유효성 검사 진행률 대화상자가 닫히면 다음 중 하나를 수행합니다.
- 유효성 검사 오류가 발생한 모델이 없으면 유효성 검사 완료 메시지가 표시됩니다. 확인을 클릭합니다.

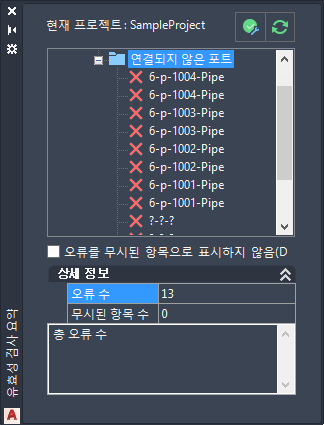

- 하나 이상의 도면에 오류가 있는 경우에는 유효성 검사 요약 창이 표시됩니다. 다음 단계로 이동합니다.
- 각 오류에 대한 정보를 확인하려면 유효성 검사 요약 트리에서 오류 노드를 클릭합니다. 도면이 문제의 객체로 줌됩니다.
- 상세 정보 창에 표시된 오류 동작을 수행합니다.
