이 정렬 프로세스는 요소를 그리드 및 레벨에 투영할 뿐만 아니라 규칙 기반 자동화 논리에 따라 해석 요소가 정의된 공차 내에 있는 경우 해석 요소를 자르거나 그리드 교차점까지 확장합니다.
전체 건물의 해석 모델을 그리드 및 레벨에 정렬을 참고하십시오.

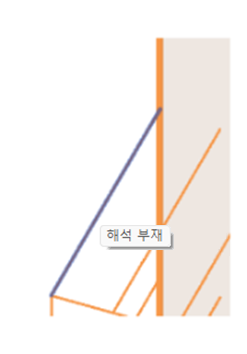

그러나 때로는 해석 요소가 해당 공차 내에 없을 수도 있습니다. 이때 연관된 물리적 요소가 연결된 경우 해석 요소는 객체별 규칙을 사용하여 연결됩니다.
이러한 규칙은 다음과 같은 경우를 찾습니다.
- 벽 교차.
- 주 보와 해당 지지 벽 및 기둥 연결.
- 보조 보와 해당 지지 보 연결.

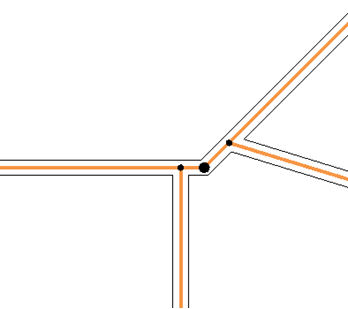

벽 교차
벽 교차 규칙은 선택 항목에서 연관된 해석 요소가 연결되어 있지 않은 연결된 물리적 벽을 찾습니다.
이러한 요소가 연결됩니다.
주 보와 해당 지지 벽 및 기둥 연결
이 규칙은 선택 항목에서 끝이 물리적 벽 및/또는 기둥에 연결되고 연관된 해석 요소가 연결되어 있지 않은 물리적 보를 찾습니다.
이러한 요소가 연결됩니다.

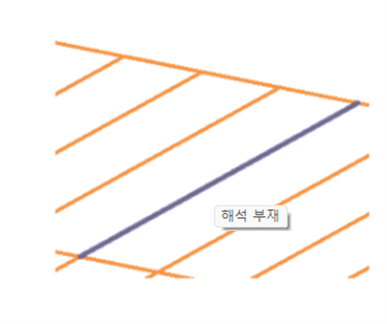

보조 보와 지지 보 연결
이 규칙은 선택 항목에서 다른 물리적 보의 끝이 지지하고 연관된 해석 요소가 연결되어 있지 않은 물리적 보를 찾습니다.
이러한 요소가 연결됩니다.
