보강 철근 커플러는 강화 콘크리트 설계를 간소화하는 동시에 인접한 보강 철근을 연결합니다.
커플러는 물리적 치수를 수정하여 연결된 보강 철근과 상호 작용합니다. 커플러는 연결 요구사항에 따라 연결된 보강 철근에 끝 처리를 적용합니다. 철근 형상은 커플러와의 연결을 수용하기 위해 짧아집니다.
커플러 패밀리는 사용자화 가능한 형상입니다. 2D 및 3D 뷰에서 별도 표현으로 거의 모든 유형의 커플러를 작성하고 수정할 수 있습니다. 유형 매개변수는 치수, 커플러가 연결되는 철근의 크기 및 보강 철근에 적용되는 끝 처리를 정의합니다.
단면도의 커플러 가시성
- 일람표에 추가할 수 있습니다.
- 그룹 및 어셈블리에서 사용할 수 있습니다.
- 다양한 형식으로 내보낼 수 있습니다.
- 세트 내 보강 철근 전체에 전파할 수 있습니다.
- 고유한 커플러 번호로 호스트 칸막이에 지정할 수 있습니다.
- 호스트에서 정확하게 뷰가 표시됩니다. 그러나 커플러는 항상 3D 뷰에서 솔리드로 보입니다.
- 태그를 지정할 수 있습니다.
커플러 회전 각도
뷰에 정렬 옵션이 선택되어 있으면 커플러 형상이 2D 뷰에서 동일한 방식으로 표시되도록 자동으로 회전됩니다. 뷰에 정렬됨과 단면(또는 임의의 뷰) 평면과 철근 방향 사이의 각도가 75도를 넘으면 커플러도 숨겨집니다.
3D 뷰에서 커플러 형상은 항상 철근 끝에 정렬됩니다. 이 위치는 커플러를 회전할 때 기본 위치가 됩니다.

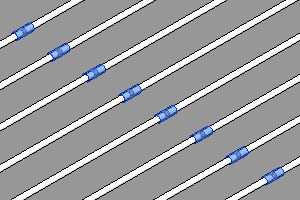

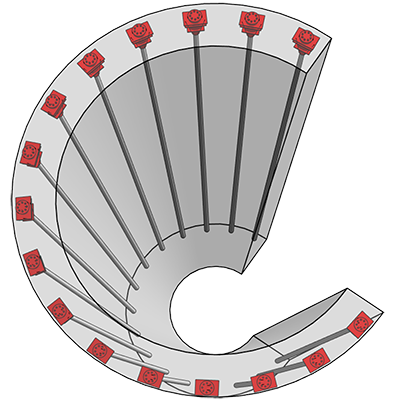

프리폼 보강 철근 세트에서 철근 끝에 정렬된 커플러를 보여주는 예
2D 뷰에서 커플러를 사실적으로 표시하기 위해 뷰 각도에 관계없이 커플러 패밀리를 편집하고 뷰에 정렬 옵션을 선택 취소할 수 있습니다. 패밀리의 솔리드 형상이 모든 뷰에 표시되도록 설정되어 있는지 확인하고 모든 기호 선 형상을 삭제합니다.
패밀리의 솔리드 요소를 모든 뷰에 표시하려면 패밀리를 편집하고 솔리드 요소를 선택한 다음 특성 팔레트
가시성/그래픽 재지정으로 이동하여 프로젝트 평면도, 단면도 및 입면도 옵션을 선택합니다.
| 패밀리 구성 |
|
|
|
| 평면 |
 |
 |
|
| 횡단 |
 |
 |
|

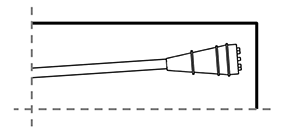

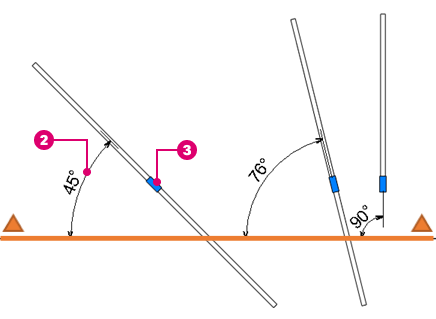

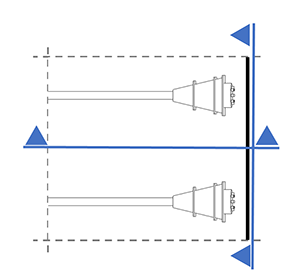

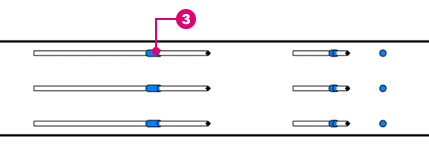

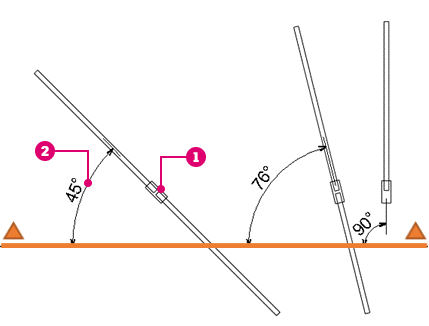

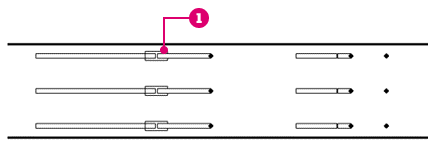

| 이미지 왼쪽에서 뷰 각도가 75° 이하인 경우 커플러가 표시됩니다. | 이미지 오른쪽에서 뷰 각도가 75°를 초과하는 경우 커플러가 표시되지 않습니다. | 커플러가 뷰 각도에 관계없이 표시됩니다. | |
커플러가 2D 뷰에서 기호 표현을 표시합니다.
철근과 단면도 평면 사이의 각도입니다.
커플러가 모든 뷰에서 솔리드 표현을 표시합니다.
| 평면도 | 섹션 1 | 섹션 2 |
|---|---|---|
 |
 |
 |
