건물의 물리적 모델을 해석 모델로 자동화 2025.2는 연관된 해석 표현이 없는 물리적 구조 요소에 대한 해석 모델 작성을 자동화합니다. 이러한 요소의 해석 모델을 다시 작성하려면 기존 해석 요소를 삭제해야 합니다.
해석 모델 업데이트
- 연관된 물리적 모델 변경사항에 따라 해석 표현을 수동으로 조정합니다.
- 건물의 물리적 모델을 해석 모델로 자동화 2025.2를 사용하여 해석 표현을 다시 작성합니다.
| 사례 | 상세 정보 |
|---|---|
| 곡선 요소 |
건물의 물리적 모델을 해석 모델로 자동화 2025.2는 선 도구 옆에 있는 호 도구로 정의된 곡선 구조 프레임에 대해서만 해석 모델을 작성합니다.
모든 종류의 곡선 벽에 대한 해석 모델 작성은 자동화되지 않습니다. 곡선 해석 패널을 작성하려면 해석 패널에 대해 설명된 수동 워크플로우를 사용합니다. 주: 3D 표면은 Revit 해석 패널로 모델링할 수 없습니다.
|
| 보조 구조물 |
건물의 일부에 다른 자동화 설정이 필요하거나 주 구조물에 정렬하고 싶지 않을 수 있습니다. 예: 계단 및 해당 난간, 작은 강철 지붕, 닫는 구조물 등 이러한 보조 구조물을 주 건물 작성 자동화에서 제외하는 것이 좋습니다. 주 건물에 대한 해석 모델을 작성한 후 각 보조 구조물에 대한 해석 모델을 한 번에 자동화할 수 있습니다. 팁: 자동화 도구는 이미 연관된 해석 표현이 있는 물리적 구조 요소를 무시하므로 주 건물을 숨길 필요가 없습니다.
주: 건물의 물리적 모델을 해석 모델로 자동화 2025.2를 사용하여 프로젝트의 일부에 대해서만 해석 모델 작성을 자동화할 경우 도구에서 새로 작성된 해석 모델도 기존 해석 요소에 연결합니다.
|
| 벽 모양 |

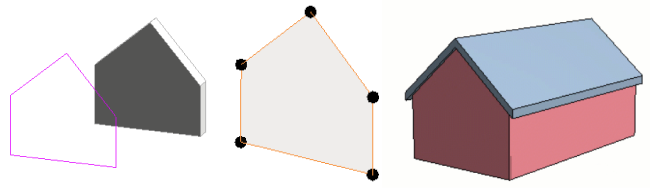

건물의 물리적 모델을 해석 모델로 자동화 2025.2를 사용하면 벽의 해석 모델 작성을 자동화합니다. 연관된 해석 패널은 프로파일로 정의되었는지, 아니면 벽의 상단/기반이 다른 요소에 부착된 인스턴스에서 정의되었는지 관계없이 물리적 벽의 정확한 모양을 따릅니다.
건물의 물리적 모델을 해석 모델로 자동화 2025.2는 물리적 벽의 구조 결합에 의해 생긴 절단을 무시합니다.
|
| 수직 보 |
건물의 물리적 모델을 해석 모델로 자동화 2025.2는 또한 수직 보의 해석 모델 작성을 자동화하지만, 레벨에 해석 기둥을 정렬하는 규칙을 따르지 않습니다. 해석 모델 작성 자동화는 보에 특정한 정렬 및 연결성 규칙을 적용합니다.
|
| 연속 열 |
건물의 물리적 모델을 해석 모델로 자동화 2025.2는 선택한 물리적 구조 요소 모양을 기반으로 해석 모델 작성을 자동화합니다. 구조 벽 또는 기둥이 여러 레벨에서 작성된 경우 해석 표현이 다음과 같이 작성됩니다.
|
| 계단 및 난간 |
건물의 물리적 모델을 해석 모델로 자동화 2025.2는 계단 요소에 대한 해석 모델 작성을 독립 실행형 객체로 자동화합니다. 난간도 동일합니다. 즉, 각 계단/난간 요소에 대한 해석 관련 표현이 작성됩니다. 해석 요소 연결성은 다른 모든 구조 객체와 마찬가지로 처리됩니다. 해석 모델 작성 자동화를 위해서는 계단의 구조 부분을 분리하는 것이 좋습니다. 프로젝트의 계단에 특정한 해석 표현이 필요한 경우 해석 부재 및 해석 패널을 사용하여 수동으로 작성할 수 있습니다.
|

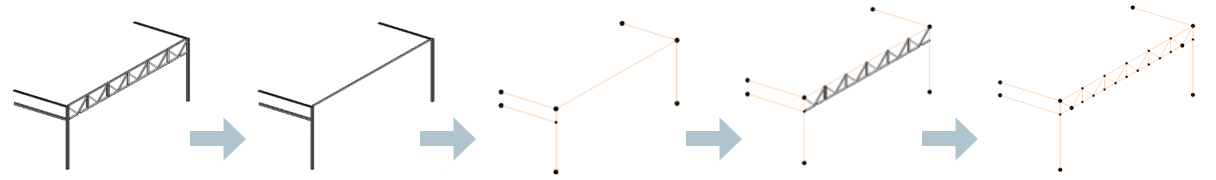

| 트러스 |
건물의 물리적 모델을 해석 모델로 자동화 2025.2는 트러스 요소에 대한 해석 모델 작성을 독립 실행형 객체로 자동화합니다. 즉, 각 트러스 요소에 대한 해석 관련 표현이 작성됩니다. 그리드 및 레벨 모두에 대한 해석 요소 연결성 및 정렬은 모든 개별 구조 객체와 마찬가지로 처리됩니다. 경우에 따라 건물 구조에 대한 해석 모델 작성을 자동화할 때 트러스의 주 현만 사용하는 것이 좋습니다. 다음 단계에서는 트러스의 다른 요소를 선택하여 해당 요소에 대한 해석 모델을 자동화할 수 있습니다. 주: 건물의 물리적 모델을 해석 모델로 자동화 2025.2를 사용하여 프로젝트의 일부에 대해서만 해석 모델 작성을 자동화할 경우 도구에서 새로 작성된 해석 모델도 기존 해석 요소에 연결합니다.
주: 대부분의 경우와 마찬가지로 트러스 요소는 동일한 그리드에 정렬됩니다. 물리적 모델의 잠재적 오정렬이 해석 모델에 반영되지 않도록 하려면 트러스 요소의 자동화 단계에서 수평 기준면의 요소 정렬 계수를 늘리는 것이 좋습니다(예: 2.5로 설정).
|

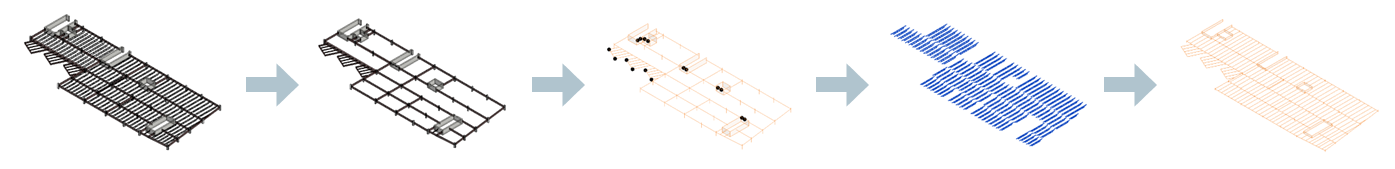

| 보조 보 정렬 |
건물의 물리적 모델을 해석 모델로 자동화 2025.2는 선택한 물리적 구조 요소에 대한 해석 모델 작성을 자동화합니다. 이 프로세스에서는 구조 프레임의 해석 표현도 그리드에 정렬됩니다. 그리드에 대한 정렬은 구조 프레임의 구조 역할과 독립적으로 또는 보 시스템의 일부인 경우에 이루어집니다. 보조 보와 연관된 해석 부재에 별도의 정렬이 필요한 경우 주 요소에 대한 해석 표현 작성을 자동화한 후 두 번째 단계에서 이를 자동화하면 됩니다. 주: 건물의 물리적 모델을 해석 모델로 자동화 2025.2를 사용하여 프로젝트의 일부에 대해서만 해석 모델 작성을 자동화할 경우 도구에서 새로 작성된 해석 모델도 기존 해석 요소에 연결합니다.
주: 해석 표현이 연관된 물리적 구조 요소 위치를 따르도록 하려면, 이러한 요소의 자동화 단계에서 수평 기준면의 요소 정렬 계수를 줄이는 것이 좋습니다(예: 0.3으로 설정).
|

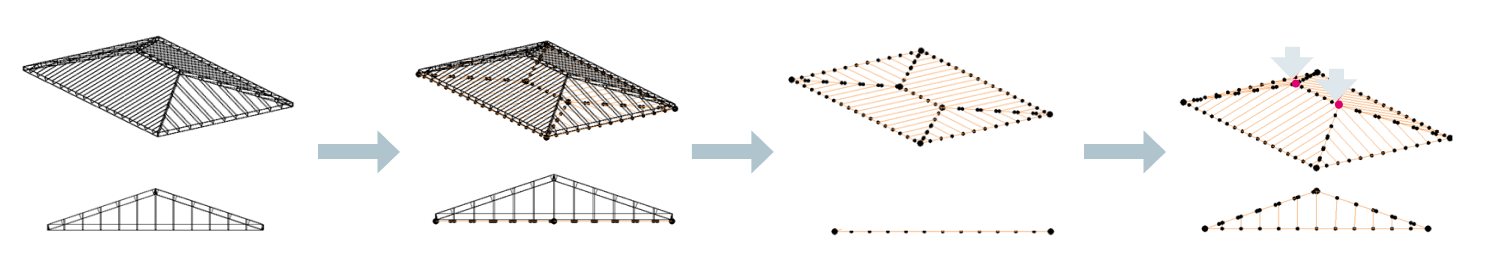

| 여러 경사가 있는 지붕 |
건물의 물리적 모델을 해석 모델로 자동화 2025.2는 선택한 물리적 구조 요소에 대한 해석 모델 작성을 자동화합니다. 이 프로세스에서 지붕 구성요소의 해석 표현은 그리드 및 레벨에 독립 요소로 정렬되고, 해당 요소 그룹의 특징을 이루는 특성은 무시됩니다. 이 경우 가장 좋은 방법은 다음과 같이 지붕 요소를 평평하게 하는 것입니다.
|
| 강철 제작 요소 |
건물의 물리적 모델을 해석 모델로 자동화 2025.2는 강철 제작 모양이 포함된 구조 물리적 요소를 다른 요소로 처리합니다. 특성:
|
