Celem tego ćwiczenia jest utworzenie wykresu transportu robót ziemnych, który będzie zawierał objętość transportowaną na miejscu oraz objętość transportowaną na odkład na obszarze objętym projektem.
W celu utworzenia wykresu transportu robót ziemnych potrzebne są następujące elementy:
- linia trasowania,
- dwie powierzchnie,
- grupa linii próbkowania,
- lista materiałów.
Przykładowy rysunek, który będzie używany podczas tego ćwiczenia, zawiera wszystkie te elementy.
Tworzenia listy materiałów można się nauczyć w ćwiczeniu Tworzenie listy materiałów.
Tworzenie wykresu transportu mas ziemnych
- Otwórz plik Mass Haul-1.dwg znajdujący się w folderze rysunków samouczka.
- Kliknij kartę panel
Wyszukiwanie . - W oknie kreatora , na stronie Ogólne określ następujące parametry:
- Nazwa widoku wykresu transportu robót ziemnych: Wyrównanie wykresu transportu robót ziemnych
- Styl widoku wykresu transportu robót ziemnych: Transport na miejscu i transport na odkład
- Kliknij przycisk Dalej.
- Na stronie Opcje wyświetlania wykresu transportu robót ziemnych sprawdź opcje w obszarze Materiał. Wybór na Liście materiałów jest zapisywany z wybraną grupą linii próbkowania. Tworzenia listy materiałów można się nauczyć w ćwiczeniu Tworzenie listy materiałów. Sprawdź opcje dostępne na liście Wybierz materiał, aby wyświetlić linię wykresu transportu mas ziemnych, ale zaakceptuj domyślnie opcję Całkowita objętość. W obszarze Linia wykresu transportu robót ziemnych określ następujące ustawienia:
- Nazwa linii wykresu transportu robót ziemnych: Całkowita objętość linii wykresu transportu robót ziemnych
- Styl linii wykresu transportu robót ziemnych: Transport na miejscu i transport na odkład — Punkt nachylenia
- Kliknij przycisk Dalej.
- Na stronie Opcje wyrównania w obszarze Opcje transportu na miejscu zaznacz pole wyboru Odległość transportu na miejscu. Jako odległość transportu na miejscu wpisz wartość 300.0000’.
Ta wartość określa odległość, na którą maszyny przenoszą materiał ziemny przy standardowej opłacie. Materiał transportowany poza tę odległość jest traktowany jako materiał transportowany na odkład i zazwyczaj wymaga wyższej opłaty.
- Kliknij polecenie Utwórz wykres.
- Na rysunku ustaw wskaźnik tuż obok środka czerwonego okręgu, który jest nad widokiem profilu, aby umieścić wykres transportu robót ziemnych.

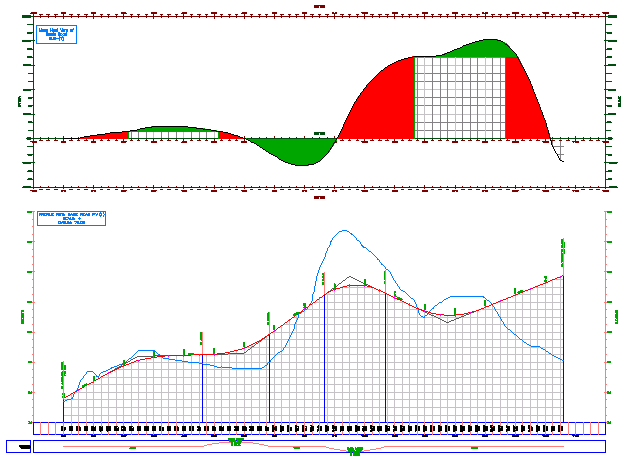

Zostanie wyświetlony wykres transportu robót ziemnych zawierający trzy bilansowane regiony transportu robót ziemnych. Na poniższej ilustracji pokazano, że regiony transportu robót ziemnych wskazują na zakresy pikiet, w których materiał jest usuwany lub nasypywany. Gdy linia wykresu transportu robót ziemnych znajduje się nad linią wyrównania, materiał jest usuwany. Gdy linia wykresu transportu robót ziemnych znajduje się pod linią wyrównania, materiał jest nasypywany.
Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: Wyrównywanie objętości wykresu transportu robót ziemnych.
